- Пластмассовый корпус, минимальные размеры
- Регулирование температуры приточного воздуха
- Возможность подключение частотного регулятора

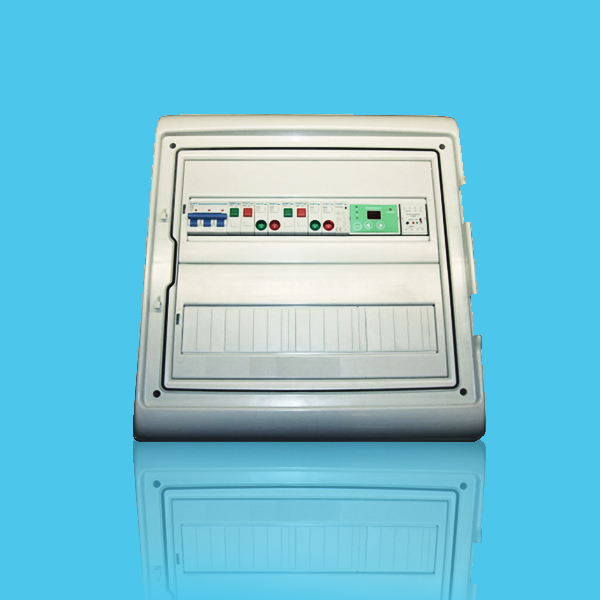

ЩУ6п-5,5-48
Щит управления с электрическими нагревателями
Типоразмерный ряд

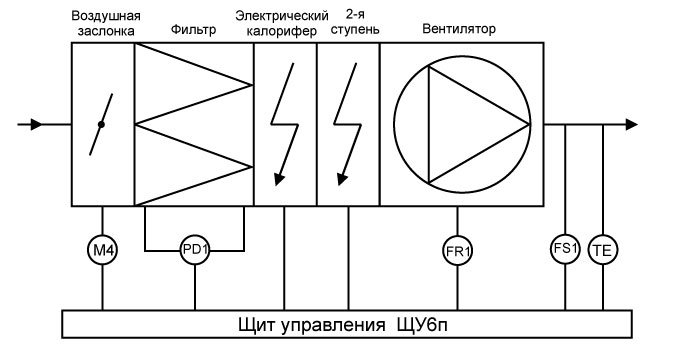

Регулировка температуры приточного воздуха при помощи симисторного регулятора и блока расширения мощности. Мощность электрического нагревателя — от 30 до 48 кВт, Вентилятор мощностью до 5,5 кВт, питание 380 В. Двигатель вентилятора должен быть оснащен термоконтактами.
При подключении частотного регулятора возможно изменение скорости вращения вентилятора путем изменения частоты подаваемого на вентилятор напряжения. Изменение частоты от 25 до 50 Гц
К щиту управления возможно подключать вытяжные вентиляторы, для совместного включения приточного и вытяжного вентиляторов.
Вытяжные вентиляторы подключаются к ЩУ6 при помощи щитов ЩУВ1, ЩУВ2 или ЩУВ3.
|
Наименование щита |
Вентилятор, кВт |
Электрический калорифер, кВт |
Максимальный рабочий ток щита управления, А |
Размеры щита, мм |
Степень защиты |
|
ЩУ6п-5,5-48 |
5,5 |
48 |
88 |
448х610х156 |
IP65 |
Функции
- вкл/выкл. вентилятора кнопками на щите управления
- вкл/выкл. первой группы ТЭНов кнопками на щите управления
- вкл/выкл. второй группы ТЭНов кнопками на щите управления
- защита вентилятора по термоконтактам (ТР220)
- защита от перегрева ТЭНов калорифера
- блокирование включения нагревателя без включения вентилятора
- поддержание заданной температуры в канале вентиляции, установлен контроллер Klimat 102
- откр/закр вентиляционной заслонки (привод 220 В, трехпроводное управление)
- индикация загрязнения фильтра
- отключение питания по сигналу пожарной сигнализации (NO)
- возможно подключение частотного регулятора ATV212

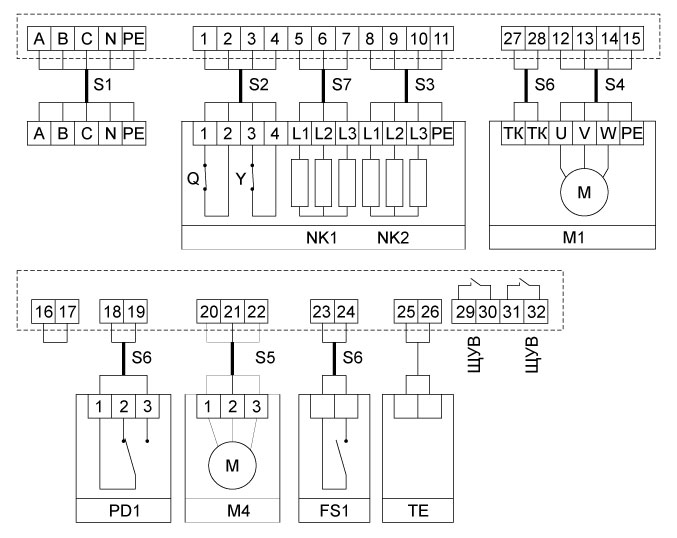

Схема подключения ЩУ6п-5,5-48
NK1 - канальный нагреватель;
NK2 - вторая ступень канального нагревателя; М1 - приточный трехфазный вентилятор;
ТК - термоконтакты, биметаллические или позисторные;
М4 - электропривод воздушной заслонки 220 В, трехпроводное управление;
PD1- дифференциальный датчик давления;
ТЕ - температурный канальный датчик TG-K1000;
FS1 - контакт системы пожарной сигнализации (нормально разомкнутый); А В С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80 С;
Y - термостат защиты от воспламенения, температура срабатывания 120–130 С.
Подводимые провода
|
Щит управления |
Обозначение кабеля |
Тип кабеля |
|
ЩУ6п-5,5-48 |
S1 S3 S4 S2 S5 S6 S7 |
ВВГ 5х25 ВВГ 4х10 ВВГ 4х1,5 МКЭШ 4х0,75 МКЭШ 3х0,75 МКЭШ 2х0,75 ВВГ 3х10 |
