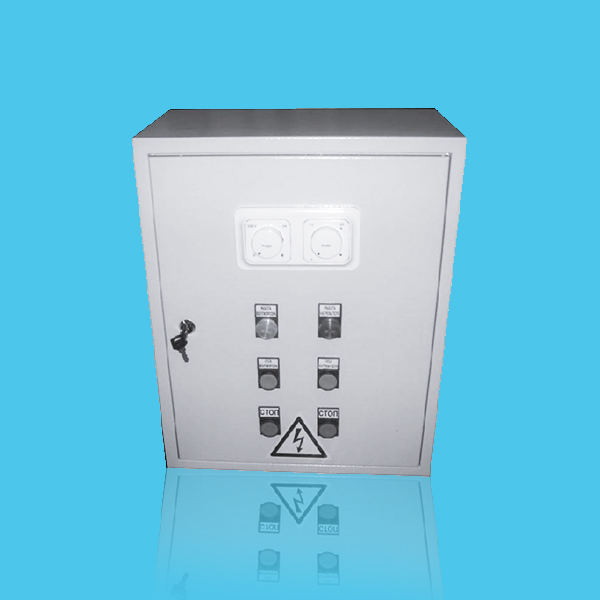

ЩУ4

Щиты управления с электрическими нагревателями

  • Регулирование скорости вращения вентилятора
  • Регулирование температуры приточного воздуха
  • Защита электрокалорифера против перегрева

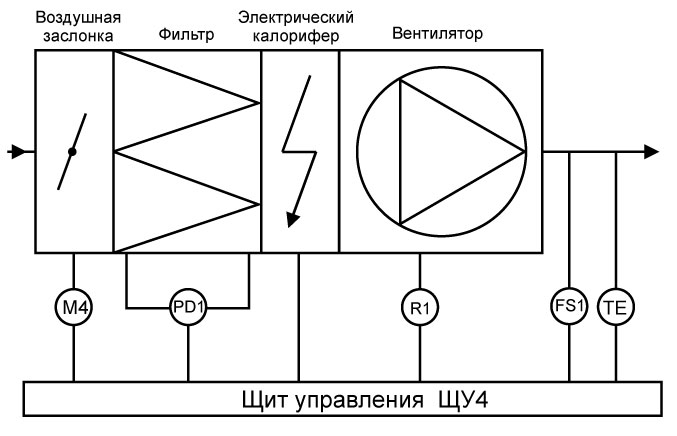

Применение


Регулировка температуры приточного воздуха при помощи симисторного регулятора, установленного в щите управления. Регулировка скорости вращения вентилятора на 220 В при помощи симисторного регулятора. Изменение величины подаваемого на вентилятор напряжения от 100 до 220 В.
Для вентиляторов на 380 В регулировка скорости частотным регулятором путем изменения частоты подаваемого напряжения. Изменение частоты от 25 до 50 Гц.
Канальный датчик температуры. Управление
вентиляционной заслонкой, индикация загрязнения фильтра. Отключение питания щита от контакта пожарной сигнализации. Мощность электрического нагревателя — от 6 до 24 кВт.
К щиту управления возможно подключать вытяжные вентиляторы, для совместного включения приточного и вытяжного вентиляторов.
Вытяжные вентиляторы подключаются к ЩУ4 при помощи щитов ЩУВ1, ЩУВ2 или ЩУВ3.

Описание работы


При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора М1 или M3, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА.
После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и загорается индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ.
Датчик температуры ТЕ устанавливается в канале приточной вентиляции или в помещении.
Кнопками СТОП можно выключить вентилятор и нагреватель. Нагреватель не включить, если не включен вентилятор. При срабатывании термостатов защиты против перегрева или воспламенения канальный нагреватель отключается, вентилятор продолжает работать.
Регулятор R1, установленный внутри щита ЩУ4, позволяет менять скорость вращения вентилятора приблизительно в 2 раза.
Щит управления позволяет подключать электрические нагреватели на 220 В.
Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ.

Наименование щита

Вентилятор, кВт, 220 В

Нагреватель, кВт, 380 В

Максимальный рабочий ток, А

Симисторный регулятор

Размеры щита, мм, IP66

ЩУ4-0,4-6

0,4

6

13

СРМ2

400х500х200

ЩУ4-0,4-9

0,4

9

18

СРМ2

400х500х200

ЩУ4-0,4-12

0,4

12

22

СРМ2

400х500х200

ЩУ4-0,4-15

0,4

15

27

СРМ2

400х500х200

ЩУ4-0,8-18

0,8

18

32

СРМ4

400х500х200

ЩУ4-0,8-24

0,8

24

42

СРМ4

400х500х200


Наименование щита

Вентилятор, кВт, 380 В

Нагреватель, кВт, 380 В

Максимальный рабочий ток, А

Частотный регулятор

Размеры щита, мм, IP66

ЩУ4-0,75-18/Р

0,75

18

34

ATV212H075N4

600х800х250

ЩУ4-1,5-24/Р

1,5

24

44

ATV212HU15N4

600х800х250






Функции


  • вкл/выкл. вентилятора кнопками на дверце щита управления
  • изменение скорости вращения вентиляторов на 220 В при помощи симисторных регуляторов СРМ2 или СРМ4
  • изменение скорости вращения вентиляторов на 380 В при помощи частотного регулятора ATV212 - для щитов с обозначением /Р
  • защита двигателя от перегрузки по току - для щитов с обозначением /Р
  • вкл/выкл. электрокалорифера кнопками на
  • дверце щита управления
  • защита от перегрева ТЭНов калорифера
  • блокирование включения нагревателя без включения вентилятора
  • поддержание заданной температуры
  • откр/закр вентиляционной заслонки (привод 220 В, трехпроводное управление)
  • индикация загрязнения фильтра
  • отключение вентилятора по сигналу пожарной сигнализации (NO)
  • возможно подключение нагревателя на 220 В

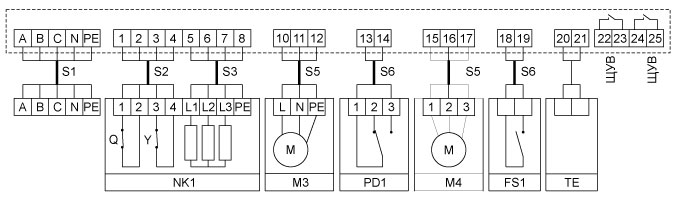

Схема подключения ЩУ4-0,4-6, ЩУ4-0,4-9, ЩУ4-0,4-12, ЩУ4-0,4-15, ЩУ4-0,8-18 и ЩУ4-0,8-24




NK1 - канальный нагреватель;
М3 - приточный вентилятор, питание 220 В;
М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление; PD1 - дифференциальный датчик давления (индикация загрязнения фильтра);
FS1 - контакт пожарной сигнализации NO;
ТЕ  - канальный датчик температуры ТД1;
А  В  С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80 С;
Y - термостат защиты от воспламенения, температура срабатывания 120–130 С.

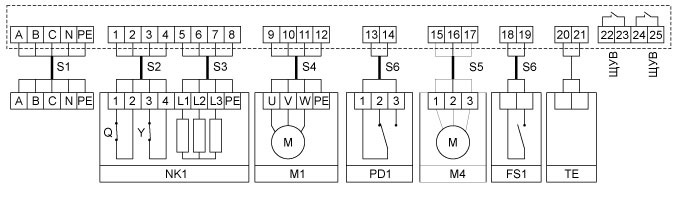

Cхема подключения ЩУ4-0,75-18/Р и ЩУ4-1,5-24/Р




NK1 - канальный нагреватель;
М1 - приточный вентилятор, питание 380 В;
М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление; PD1 - дифференциальный датчик давления (индикация загрязнения фильтра);
FS1 - контакт пожарной сигнализации NO;
ТЕ  - канальный датчик температуры ТД1;
А  В  С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80 С;
Y - термостат защиты от воспламенения, температура срабатывания 120–130 С.

Подводимые провода


Щит управления

Обозначение кабеля

Тип кабеля

ЩУ4-0,4-6

S1

S3

ВВГ 5х1,5

ВВГ 4х1,5

ЩУ4-0,4-9

ЩУ4-0,4-12

S1

S3

ВВГ 5х2,5

ВВГ 4х2,5

ЩУ4-0,4-15

S1

S3

ВВГ 5х4

ВВГ 4х4

ЩУ4-0,8-18

ЩУ4-0,75-18/Р

S1

S3

ВВГ 5х6

ВВГ 4х6

ЩУ4-0,8-24

ЩУ4-1,5-24/Р

S1

S3

ВВГ 5х10

ВВГ 4х10

Для всех ЩУ4

S2

S4

S5

S6

МКЭШ 4х0,75

ВВГ 4х1,5

МКЭШ 3х0,75

МКЭШ 2х0,75
