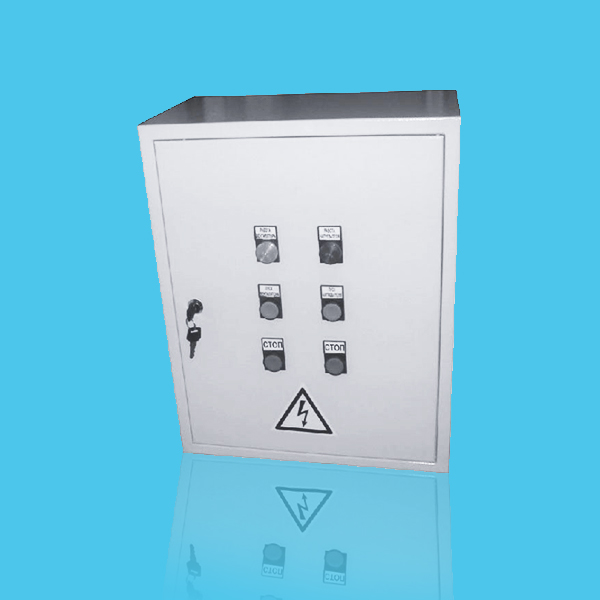

ЩУ5

Щиты управления с электрическими нагревателями

  • Включение/выключение приточного вентилятора
  • Включение/выключение электрокалорифера до 48 кВт
  • Управление двумя группами мощности нагревателя

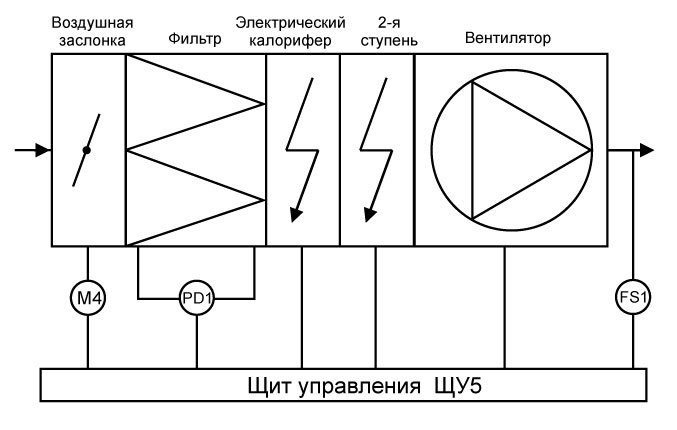

Применение


Щит управления предназначен для приточной системы с ручным включением/выключением вентилятора и электрических калориферов.
Температура приточного воздуха не регулируется.
Защита ТЭНов электрического калорифера от перегрева. Мощность электрического нагревателя — от 30  до 48 кВт.
Питание вентилятора 380 В.
Управление вентиляционной заслонкой, индикация загрязнения фильтра. Отключение питания щита от контакта пожарной сигнализации.
Возможно подключение частотного регулятора для изменения скорости вращения вентилятора.

Описание работы


При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора М1, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА.
После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ1 включается канальный нагреватель NK1, загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ1.
Кнопкой ПУСК НАГРЕВАТЕЛЯ2 включается вторая ступень канального нагревателя. Кнопками СТОП можно выключить вентилятор и оба нагревателя.
Без включенного вентилятора нагреватель не работает.
При срабатывании термостатов защиты против перегрева канальный нагреватель отключается, а вентилятор продолжает работать.
При замыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается. К щиту управления возможно подключение частотного регулятора ATV212.
Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ1, ЩУВ2 или ЩУВ3.

Наименование щита

Вентилятор, кВт

Нагреватель, кВт

Максимальный рабочий ток, А

Частотный регулятор ATV212

Размеры щита, мм, IP31

ЩУ5-1,5-30

1,5

30

57

ATV212HU15N4

500х600х220

ЩУ5-1,5-36

1,5

36

67

ATV212HU15N4

500х600х220

ЩУ5-2,2-42

2,2

42

78

ATV212HU22N4

500х600х220

ЩУ5-2,2-48

2,2

48

88

ATV212HU22N4

500х600х220




Функции


  • вкл/выкл. вентилятора кнопками на дверце щита управления
  • вкл/выкл. первой группы ТЭНов кнопками на дверце щита управления
  • вкл/выкл. второй группы ТЭНов кнопками на дверце щита управления
  • защита от перегрева ТЭНов калорифера
  • блокирование включения нагревателя без включения вентилятора
  • откр/закр вентиляционной заслонки (привод220 В, трехпроводное управление)
  • индикация загрязнения фильтра
  • отключение вентилятора по сигналу пожарной сигнализации (NO)

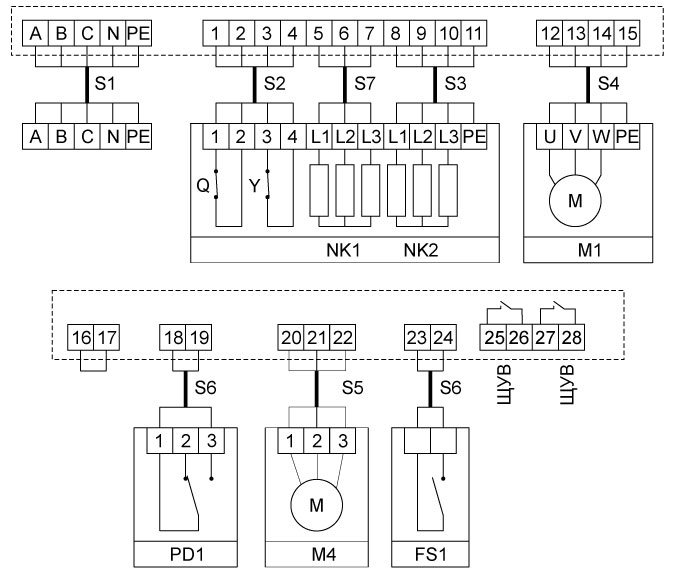

Схема подключения ЩУ5-1,5-30, ЩУ5-1,5-36, ЩУ5-2,2-42 и ЩУ5-2,2-48




NK1 - канальный нагреватель;
NK2 - вторая ступень канального нагревателя; М1 - приточный трехфазный вентилятор;
М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление; PD1 - дифференциальный датчик давления (индикация загрязнения фильтра);
FS1 - контакт пожарной сигнализации NO;
В щите должны быть установлена перемычка между контактами 16 и 17;
А  В  С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80 С;
Y - термостат защиты от воспламенения, температура срабатывания 120–130 С;


Подводимые провода


Щит управления

Обозначение кабеля

Тип кабеля

ЩУ4п-0,4-16

S1

S3

ВВГ 5х6

ВВГ 4х6

ЩУ4п-0,8-24

S1

S3

ВВГ 5х10

ВВГ 4х10

Для всех ЩУ4п

S2

S5

S6

МКЭШ 4х0,75

МКЭШ 3х0,75

МКЭШ 2х0,75
