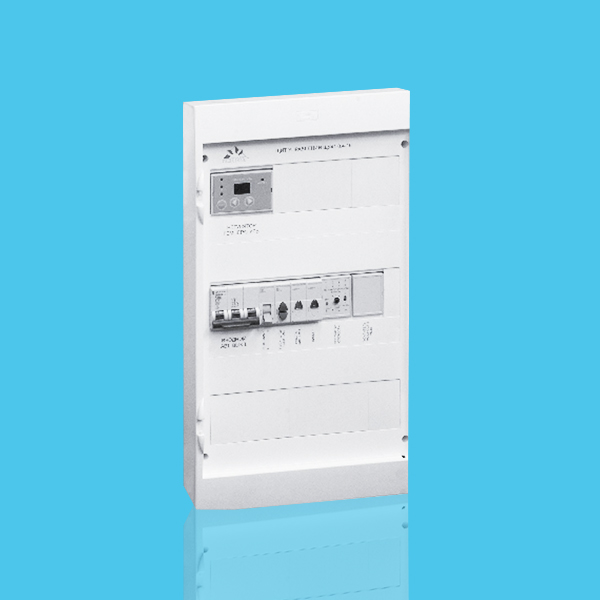

ЩУ4п-4,0-16

Применение

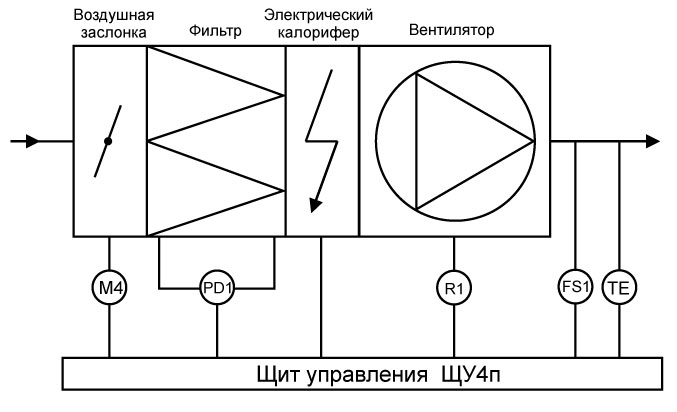

Щит управления приточной вентиляционной системой
с электрическим калорифером. Индикация текущей температуры в канале вентиляции. Вентилятор с напряжением питания 220 В, мощностью 0,4 или 0,8 кВт.
Электрический калорифер мощностью 16 или 24 кВт. Управление вентиляционной заслонкой, индикация загрязнения фильтра.
Отключение питания щита от контакта пожарной сигнализации.
К щиту управления возможно подключать вытяжные вентиляторы через щиты ЩУВ.

Наименование щита	Вентилятор, 220В, кВт	Электрический калорифер, кВт	Максимальный рабочий ток щита управления, А	Размеры щита, мм	Степень защиты
ЩУ4п-0,4-16	0,4	16	27	455х255х100	IP40
ЩУ4п-0,8-24	0,8	24	42	448х460х148	IP65

Функции

• вкл/выкл. вентилятора кнопками на дверце щита управления
• регулировка скорости вращения вентилятора
• вкл/выкл. электрокалорифера кнопками на дверце щита управления
• защита от перегрева ТЭНов калорифера
• блокирование включения нагревателя без включения вентилятора
• поддержание заданной температуры приточного воздуха, в щите управления установлен контроллер Klimat 102
• откр/закр вентиляционной заслонки (привод 220 В, трехпроводное управление)
• индикация загрязнения фильтра
• отключение вентилятора по сигналу пожарной сигнализации (NO)
• к щиту ЩУ4п-4,0-16 возможно подключение нагревателя на 220 В

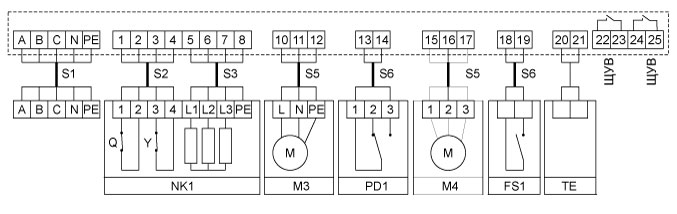

Cхема подключения ЩУ4п-0,4-16 и ЩУ4п-0,8-24

NK1 - канальный нагреватель;
М3 - приточный вентилятор, питание 220 В;
М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление; PD1 - дифференциальный датчик давления (индикация загрязнения фильтра);
FS1 - контакт пожарной сигнализации NO;
ТЕ  - канальный датчик температуры TG-K1000;
А  В  С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80 С;
Y - термостат защиты от воспламенения, температура срабатывания 120–130 С.

Подводимые провода
