ЩУ2

Применение

Щит управления для приточной системы с электрическим калорифером без регулировки температуры. Регулирование скорости вращения вентилятора на 220 В
при помощи симисторного регулятора. Изменение величины подаваемого на вентилятор напряжения от 100 до 220 В.
Для вентиляторов на 380 В регулировка скорости частотным регулятором путем изменения частоты подаваемого напряжения. Изменение частоты от 25 до 50 Гц.
Мощность электрического нагревателя — от 6 до 24 кВт. Возможность подключения совместно с приточным нескольких вытяжных вентиляторов.
Щит управления позволяет подключать электрические нагреватели на 220 В.
К щиту управления ЩУ2 можно подключать вытяжные вентиляторы через щиты ЩУВ.

Наименование щита	Вентилятор, кВт, 220 В	Нагреватель, кВт, 380 В	Максимальный рабочий ток, А	Размеры щита, мм	Степень защиты
ЩУ2-0,4-6	0,4	6	13	400х500х220	IP31
ЩУ2-0,4-9	0,4	9	18	400х500х220	IP31
ЩУ2-0,4-12	0,4	12	22	400х500х220	IP31
ЩУ2-0,4-15	0,4	15	27	400х500х220	IP31
ЩУ2-0,8-18	0,8	18	32	400х500х220	IP31
ЩУ2-0,8-24	0,8	24	42	400х500х220	IP31

Наименование щита	Вентилятор, кВт, 380 В	Нагреватель, кВт, 380 В	Максимальный рабочий ток, А	Частотный регулятор	Размеры щита, мм, IP66
ЩУ2-0,75-18/Р	0,75	18	32	ATV212H075N4	600х800х250
ЩУ2-1,5-24/Р	1,5	24	42	ATV212HU15N4	600х800х250

Функции

• вкл/выкл. вентилятора кнопками на дверце щита управления
• изменение скорости вращения вентиляторов на 220 В при помощи симисторных регуляторов СРМ2 или СРМ4
• изменение скорости вращения вентиляторов на 380 В при помощи частотных регуляторов ATV212 для щитов с обозначением /Р
• защита двигателя от перегрузки по току - для щитов с обозначением /Р
• вкл/выкл. электрокалорифера кнопками на дверце щита управления
• защита от перегрева ТЭНов калорифера
• блокирование включения нагревателя без включения вентилятора
• откр/закр вентиляционной заслонки (привод 220 В
• трехпроводное управление)
• индикация загрязнения фильтра
• отключение вентилятора по сигналу пожарной сигнализации (NO)

При срабатывании термостатов защиты против перегрева канальный нагреватель отключается, вентилятор продолжает работать.
Регулятор R1, установленный внутри щита ЩУ2, позволяет менять скорость вращения приблизительно в 2 раза.

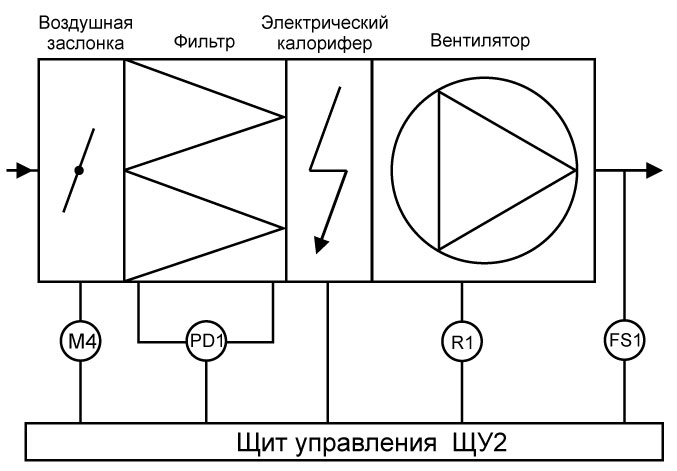

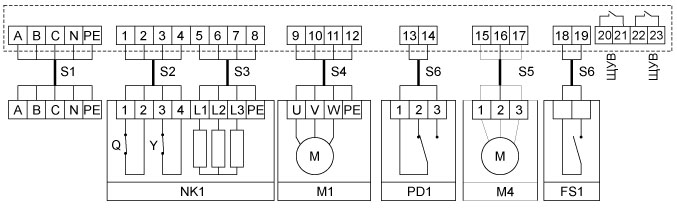

Схема подключения ЩУ2-0,4-6, ЩУ2-0,4-9, ЩУ2-0,4-12, ЩУ2-0,4-15, ЩУ2-0,8-18 и ЩУ2-0,8-24

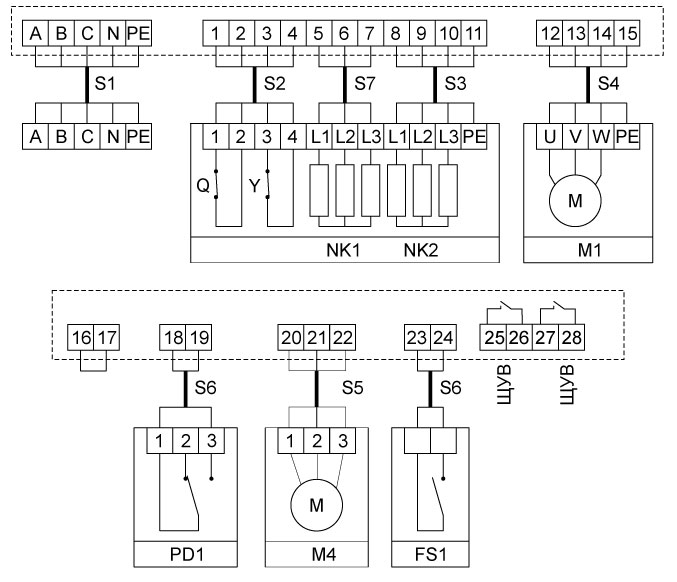

Схема подключения ЩУ2-0,75-18/Р и ЩУ2-1,5-24/Р


NK1 - канальный нагреватель;
М1 - приточный трехфазный вентилятор, регулировка скорости частотным регулятором;
М3 - приточный вентилятор на 220В, регулировка скорости симисторным регулятором;
М4 - привод вентиляционной заслонки, питание 220 В, трехпроводное управление;
PD1 - дифференциальный датчик давления PS500 (индикация загрязнения фильтра); FS1 - контакт пожарной сигнализации NO;
А  В  С - сеть, N - рабочая нейтраль, PE - защитная земля;
Q - термостат защиты от перегрева, температура срабатывания 70–80 °С;
Y - термостат защиты от воспламенения, температура срабатывания 120–130 °С.
