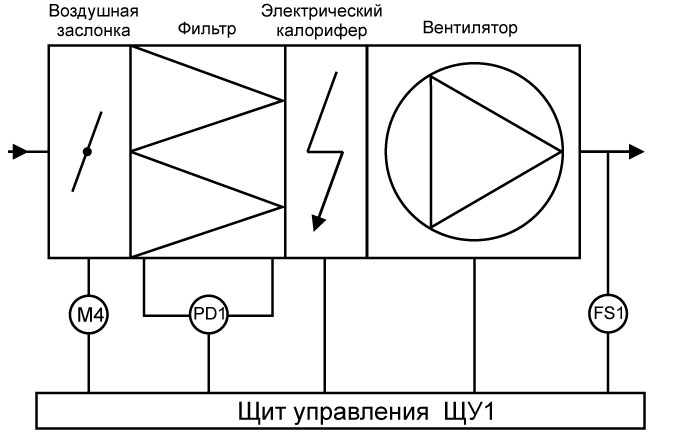

- Включение/выключение приточного вентилятора
- Включение/выключение электрического калорифера
- Защита ТЭНов калорифера от перегрева

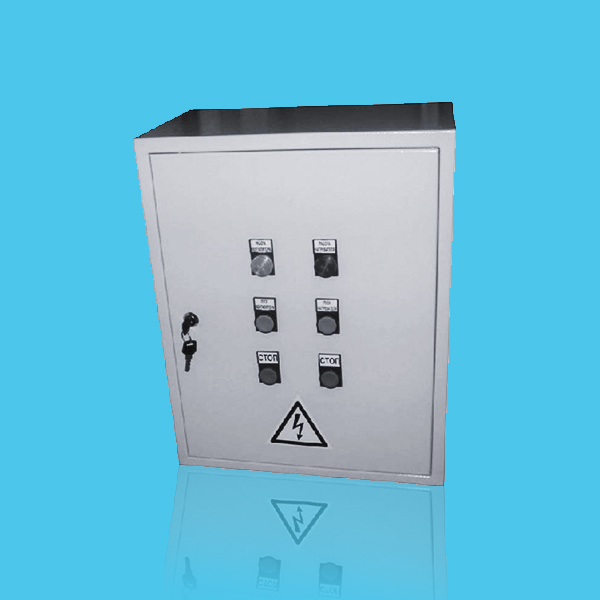

Щиты управления с электрическими нагревателями
Типоразмерный ряд
Наименование щита |
Вентилятор, кВт |
Нагреватель, кВт |
Максимальный рабочий ток, А |
Частотный регулятор ATV212 |
Размеры щита, мм |
Степень защиты |
ЩУ1-0,75-6 |
0,75 |
6 |
13 |
ATV212H075N4 |
400х500х220 |
IP31 |
ЩУ1-0,75-9 |
0,75 |
9 |
18 |
ATV212H075N4 |
400х500х220 |
IP31 |
ЩУ1-0,75-12 |
0,75 |
12 |
22 |
ATV212H075N4 |
400х500х220 |
IP31 |
ЩУ1-0,75-15 |
0,75 |
15 |
27 |
ATV212H075N4 |
400х500х220 |
IP31 |
ЩУ1-0,75-18 |
0,75 |
18 |
32 |
ATV212H075N4 |
400х500х220 |
IP31 |
ЩУ1-1,5-24 |
1,5 |
24 |
42 |
ATV212HU15N4 |
400х500х220 |
IP31 |

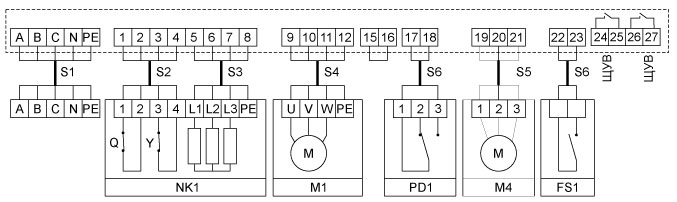

Щит управления |
Обозначение кабеля |
Тип кабеля |
ЩУ1-0,75-6 |
S1 S3 |
ВВГ 5х1,5 ВВГ 4х1,5 |
ЩУ1-0,75-9 ЩУ1-0,75-12 |
S1 S3 |
ВВГ 5х2,5 ВВГ 4х2,5 |
ЩУ1-0,75-15 |
S1 S3 |
ВВГ 5х4 ВВГ 4х4 |
ЩУ1-0,75-18 |
S1 S3 |
ВВГ 5х6 ВВГ 4х6 |
ЩУ1-1,5-24 |
S1 S3 |
ВВГ 5х10 ВВГ 4х10 |
Для всех ЩУ1 |
S2 S4 S5 S6 |
МКЭШ 4х0,75 ВВГ 4х1,5 МКЭШ 3х0,75 МКЭШ 3х0,75 |
