ЩУВ7

Щит управления вентиляторами

  • Управление основным и резервным вентилятором
  • Защита двигателя вентилятора от перегрузки по току



Типоразмерный ряд


Ни один из вентиляторов не включен:
При нажатии кнопки ПУСК1/ПУСК2 на контроллере КР21 подается питание на один из вентиляторов М1/М2. Если датчик давления PD1/PD2 выдает подтверждающий сигнал менее чем за 15 секунд, то загорается светодиод РАБОТА1/РАБОТА2. Если в течение 15 секунд сигнала нет, то загорается светодиод АВАРИЯ1/АВАРИЯ2 и включается другой вентилятор. Если в течение 15 секунд нет и другого подтверждающего сигнала, то загорается второй светодиод АВАРИЯ.



Напряжение питания: 380 В ± 15%, 50 Гц.
Рабочая температура: от 0 до 40 °С.
В состав щита управления входят автоматические выключатели, контроллер КР21 и магнитные пускатели.

Наименование щита управления

Мощность двигателя, кВт

Линейный ток, А

Защита по току для 1-го вентилятора

Защита по току для 2-го вентилятора

Размер щита управления (Ш/В/Г), мм

Степень защиты

ЩУВ7-0,18

0,18

0,6

NS 2-25 0,63-1 А

NS 2-25 0,63-1 А

364х200х100

IP40

ЩУВ7-0,25

0,25

0,8

NS 2-25 0,63-1 А

NS 2-25 0,63-1 А

364х200х100

IP40

ЩУВ7-0,37

0,37

1,2

NS 2-25 1-1,6 А

NS 2-25 1-1,6 А

364х200х100

IP40

ЩУВ7-0,55

0,55

1,4

NS 2-25 1-1,6 А

NS 2-25 1-1,6 А

364х200х100

IP40

ЩУВ7-0,75

0,75

2,0

NS 2-25 1,6-2,5 А

NS 2-25 1,6-2,5 А

364х200х100

IP40

ЩУВ7-1,1

1,1

2,7

NS 2-25 2,5-4 А

NS 2-25 2,5-4 А

364х200х100

IP40

ЩУВ7-1,5

1,5

3,6

NS 2-25 4-6,3 А

NS 2-25 4-6,3 А

364х200х100

IP40

ЩУВ7-2,2

2,2

5,2

NS 2-25 4-6,3 А

NS 2-25 4-6,3 А

364х200х100

IP40

ЩУВ7-3,0

3,0

7,3

NS 2-25 6-10 А

NS 2-25 6-10 А

364х200х100

IP40

ЩУВ7-4,0

4,0

8,9

NS 2-25 6-10 А

NS 2-25 6-10 А

364х200х100

IP40

ЩУВ7-5,5

5,5

11,3

NS 2-25 9-14 А

NS 2-25 9-14 А

364х200х100

IP40

ЩУВ7-7,5

7,5

15,6

ВАМУ18

ВАМУ18

400х500х200

IP66

ЩУВ7-11

11

22

ВАМУ25

ВАМУ25

400х500х200

IP66

ЩУВ7-15

15

29

ВАМУ32

ВАМУ32

400х500х200

IP66

ЩУВ7-18,5

18,5

35

GV3P40

GV3P40

400х500х200

IP66

ЩУВ7-22

22

42

GV3P65

GV3P65

400х500х200

IP66

ЩУВ7-30

30

57

GV3P65

GV3P65

400х500х200

IP66


Типовая схема вентиляционной установки с резервным вентилятором







M1 - первый вентилятор;
М2 - второй вентилятор;
РD1 - дифференциальный датчик давления PS500 или PS1500 для первого вентилятора;
РD2 - дифференциальный датчик давления PS500 или
PS1500 второго вентилятора.
Один из вентиляторов уже работает:
Если сигнал, подтверждающий его работу, пропадает более чем на 10 секунд, то загорается светодиод АВАРИЯ и включается другой вентилятор. Если в течение 15 секунд нет подтверждающего сигнала и от него, то загорается второй светодиод АВАРИЯ

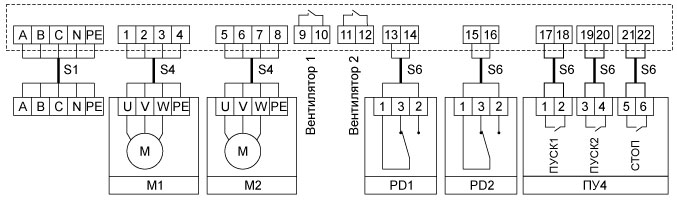

Схема подключения ЩУВ7





М1 - первый вентилятор
М2 - второй вентилятор
РD1 - дифференциальный датчик давления PS500 (PS1500) первого вентилятора
РD2 - дифференциальный датчик давления PS500 (PS1500) второго вентилятора
9, 10 - контакты подтверждение работы первого вентилятора
11, 12 - контакты подтверждение работы второго вентилятора
ПУ4 - выносной пульт управления
А  В  С - сеть, N -  рабочая нейтраль, PE - защитная земля
Возможность включать/выключать вентиляторы не только с лицевой панели контроллера КР21, но и с внешнего пульта ПУ4 или дистанционно, через контакты 17–22 щита управления.
Защита основного и резервного вентилятора от перегрузки по току. При срабатывании автоматического выключателя также подключается резервный вентилятор.
Кнопка СТОП, на контроллере КР21, останавливает работающий вентилятор и сбрасывает светодиоды
АВАРИЯ.


Подводимые провода


Щит управления ЩУВ7

Обозначение кабеля

Тип кабеля

Вентилятор - 5,5 кВт Вентилятор - 7,5 кВт Вентилятор - 11 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт

S1

ВВГ 5х1,5

ВВГ 5х2,5

ВВГ 5х4

ВВГ 5х6

ВВГ 5х10

ВВГ 5х16

Вентилятор - 5,5 кВт Вентилятор - 7,5 кВт Вентилятор - 11 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт

S4

ВВГ 4х1,5

ВВГ 4х2,5

ВВГ 4х4

ВВГ 4х6

ВВГ 4х10

ВВГ 4х16

Для всех вентиляторов

S6

МКЭШ 2х0,75

Щиты управления - ЩУВ7

Ни один из вентиляторов не включен:При нажатии кнопки ПУСК1/ПУСК2 на контроллере КР21 подается питание на один из вентиляторов М1/М2. Если датчик давления PD1/PD2 выдает подтверждающий сигнал менее чем за 15 секунд, то загорается светодиод РАБОТА1/РАБОТА2. Если в течение 15 секунд сигнала нет, то загорается светодиод АВАРИЯ1/АВАРИЯ2 и включается другой вентилятор. Если в течение 15 секунд нет и другого подтверждающего сигнала, то загорается второй светодиод АВАРИЯ.

Щиты управления - ЩУВ7
