ЩУВ4

Щит управления вентиляторами

  • Плавный пуск двигателя вентилятора
  • Защита двигателя с термоконтактами

Типоразмерный ряд


Щит управления ЩУВ4 предназначен для плавного пуска и защиты от перегрева обмоток двигателей трехфазных вентиляторов (питание 380 В).
Двигатели должны иметь позисторные (термисторные) или биметаллические термоконтакты.
Есть возможность управления с выносного пульта, индикация режимов работы и аварии. Дистанционное включение вентилятора замыканием внешних контактов.
Устройства ATS01 и ATS22 предназначены для ограничения пускового момента, плавного пуска и торможения асинхронных двигателей. Использование устройств плавного пуска обеспечивает контролируемый, безударный и плавный пуск. На устройстве плавного пуска можно задать время пуска вентилятора. Устройство постепенно повышает напряжение, обеспечивая плавный равномерный разгон, без скачков тока или вращающего момента.
Защиту двигателя от перегрева производит реле ТР220, которое подключается к позисторным или биметаллическим термоконтактам вентилятора.

Внимание!


Вентилятор, подключенный к щиту ЩУВ4 не может управляться частотным преобразователем.

Напряжение питания: 380 В ± 15%, 50 Гц.
Рабочая температура: от 0 до 40 °С.
В состав щита управления входят автоматический выключатель, реле защиты ТР220, магнитный пускатель, кнопки ПУСК, СТОП и устройство плавного пуска.

Наименование щита управления

Мощность двигателя, кВт

Линейный ток, А

Реле защиты в ЩУВ4

Устройство плавного пуска

Размер щита управления (Ш/В/Г), мм

Степень защиты

ЩУВ4-7,5

7,5

15,6

ТР220

ATS01N222QN

400х500х200

IP66

ЩУВ4-11

11

22

ТР220

ATS01N222QN

400х500х200

IP66

ЩУВ4-15

15

29

ТР220

ATS01N232QN

400х500х200

IP66

ЩУВ4-18,5

18,5

35

ТР220

ATS22D47Q

400х500х200

IP66

ЩУВ4-22

22

42

ТР220

ATS22D47Q

400х500х200

IP66

ЩУВ4-30

30

57

ТР220

ATS22D62Q

400х500х200

IP66

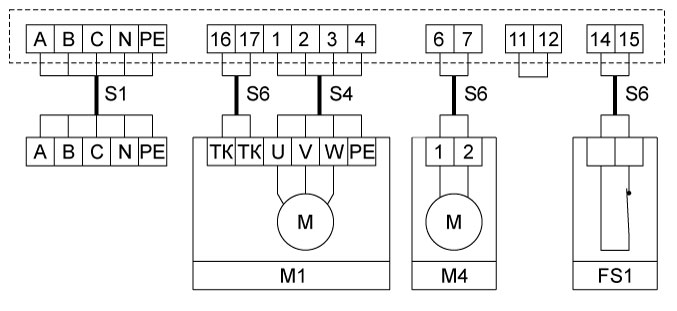

Схема подключения ЩУВ4, пуск/стоп вентилятора кнопками щита управления




М1 - вентилятор, питание 380 В;
ТК - термоконтакты двигателя (биметаллические или позисторные);
М4 - электропривод воздушной заслонки. Питание 220 В, возвратная пружина. Например LF230 Belimo;
16 и 17  - контакт системы пожарной сигнализации (нормально замкнутый); А  В  С - сеть, N -  рабочая нейтраль, PE - защитная земля.
В щите должны быть установлены перемычки между контактами 11 и 12.
При нажатии в щите кнопки ПУСК на вентилятор М1 подается питание 380 В.
На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4. Сигнал 220 В также подается на клемму 8, он применяется для подтверждения включения вентилятора.
При срабатывании реле защиты ТР220 (перегрев обмоток двигателя) вентилятор отключается и подается сигнал 220 В на клемму 10.
При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается

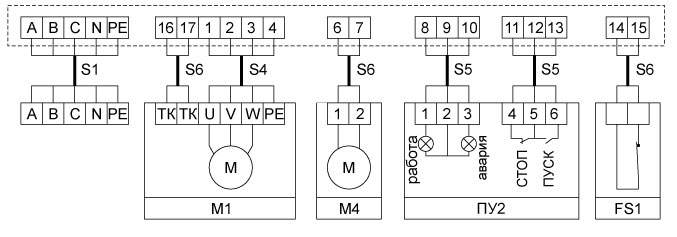

Схема подключения ЩУВ4, пуск/стоп вентилятора с пульта управления ПУ2




М1 - вентилятор, питание 380 В;
ТК - термоконтакты двигателя (биметаллические или позисторные);
М4 - электропривод воздушной заслонки, питание 220 В, возвратная пружина; ПУ2 - пульт управления. Кнопки ПУСК, СТОП, лампочки АВАРИЯ и РАБОТА; FS1 - контакт системы пожарной сигнализации (нормально замкнутый);
А  В  С - сеть, N -  рабочая нейтраль, PE - защитная земля.
При нажатии кнопки ПУСК на пульте управления ПУ2 на вентилятор М1 подается питание 380 В.
На клемму 6 подается сигнал 220 В, который может быть использован для открытия воздушной заслонки М4. На ПУ2 загорается лампочка РАБОТА.
При срабатывании реле защиты ТР220 (перегрев обмоток двигателя) вентилятор отключается и подается сигнал 220 В на клемму 10.
При размыкании контакта пожарной сигнализации FS1 вентилятор также отключается.
Тип термоконтактов (биметаллические/позисторные) выставляется переключателем реле защиты ТР220.
Возможно дистанционное включение вентилятора замыканием контактов 11 и 13. Вентилятор выключается при их размыкании. Эта схема подключения может быть использована для дистанционного управления вентиляторами.




Подводимые провода


Наименование

Обозначение кабеля

Тип кабеля

Вентилятор - 7,5 кВт Вентилятор - 11 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт

S1

ВВГ 5х2,5

ВВГ 5х4

ВВГ 5х6

ВВГ 5х10

ВВГ 5х16

Вентилятор - 7,5 кВт Вентилятор - 11 кВт Вентилятор - 15 кВт Вентилятор - 18,5 и 22 кВт Вентилятор - 30 кВт

S4

ВВГ 4х2,5

ВВГ 4х4

ВВГ 4х6

ВВГ 4х10

ВВГ 4х16

Для всех вентиляторов

S5

МКЭШ 3х0,75

Для всех вентиляторов

S6

МКЭШ 2х0,75

Щиты управления - ЩУВ4
