ЩУТ1-2,0 (220)

Стандартный щит управления приточной вентиляционной системы с водяным калорифером.
Канальный вентилятор на 220 В. Возможно дистанционное управление вентилятором симисторным регулятором оборотов. Включение/выключение вентилятора в щите управления или с выносного пульта управления ПУ2.

Минимально возможный состав приточной вентиляционной системы с водяным калорифером:

• приточный вентилятор на 220 В, максимальный рабочий ток 13 А. Возможно подключение вытяжного вентилятора;
• смесительный узел СУ2 или СУ3. Тип смесительного узла подбирается под параметры водяного калорифера;
• воздушный клапан с электроприводом (рекомендуется). Привод с возвратной пружиной, питание 220 В., Например, LF230 Belimo;
• воздушный фильтр (рекомендуется). Загрязнение фильтра определяется при помощи реле давления. Например, PS500;
• щит управления ЩУТ1-2,0;
• термостат защиты от замерзания (рекомендуется). Например, TF30;
• симисторный регулятор скорости вентилятора СРМ. Тип регулятора зависит от мощности вентилятора. (При необходимости).

Комплектность щита управления:

• щит управления в пластиковом корпусе 455х255х100 мм;
• канальный датчик температуры;
• накладной датчик температуры обратной воды.

В щите управления установлен контроллер Klimat 101.
К щиту управления возможно подключать вытяжные вентиляторы, для совместного включения приточного и вытяжного вентиляторов.
Вытяжные вентиляторы подключаются при помощи щитов ЩУВ1, ЩУВ2 или ЩУВ3.

Наименование щита	Вентилятор, кВт, 220 В	Максимальный рабочий ток вентилятора, А	Максимальный рабочий ток щита управления, А	Размеры щита, мм, IP40
ЩУТ1-2,0 (220)	2	13	14	455х255х100

Стандартные функции

• ручной пуск и останов вентилятора (питание 220 В);
• регулирование температуры приточного воздуха;
• управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
• подключение датчика загрязнения фильтра;
• управление работой циркуляционного насоса;
• подключение капиллярного термостата защиты от замерзания;
• отключение вентилятора при замыкании контакта пожарной сигнализации;
• при выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды;
• подключение симисторного регулятора скорости вращения вентилятора. Управление вентиляционной установкой непосредственно с регулятора оборотов;
• для удаленного управления возможно подключить пульт управления ПУ2.

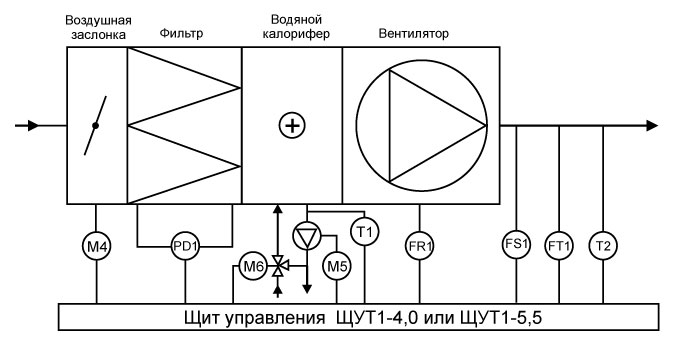

Типовая схема вентиляционной установки с водяным калорифером


NW1 - водяной калорифер;
М1 - канальный вентилятор на 220 В, встроенные термоконтакты;
М4 - электропривод воздушной заслонки на 220 В с возвратной пружиной; М5 - циркуляционный насос на 220 В / 6 A;
М6 - электропривод для двух- или трехходового вентиля, питание 24 В, управление сигналом 0-10 В;
FS1 - контакт пожарной сигнализации;
PD1 - дифференциальный датчик давления PS500;
FT1 - термостат защиты от замерзания TF;
T2 - канальный датчик температуры TG-K1000;
T1 - накладной датчик температуры обратной воды TG-A1000;

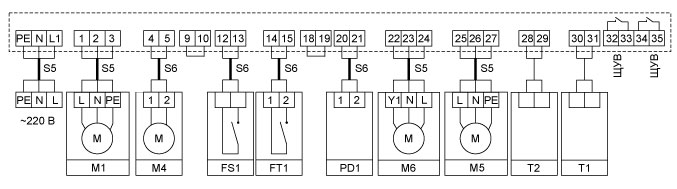

Схема подключения ЩУТ1-2,0 (220), вкл/выкл вентилятора кнопками с щита управления

Управление работой вентилятора при помощи кнопок ПУСК / СТОП на щите управления. Выставление нужной температуры на терморегуляторе Klimat101.
Зеленая лампочка подтверждает работу вентилятора, красная — засорение фильтра.
Другая красная лампочка сигнализирует о переходе в режим АВАРИЯ, при угрозе замерзания теплоносителя в калорифере или при замыкании контакта пожарной сигнализации.
Для работы щита управления необходимо установить перемычку между контактами 9 и 10,18 и 19.

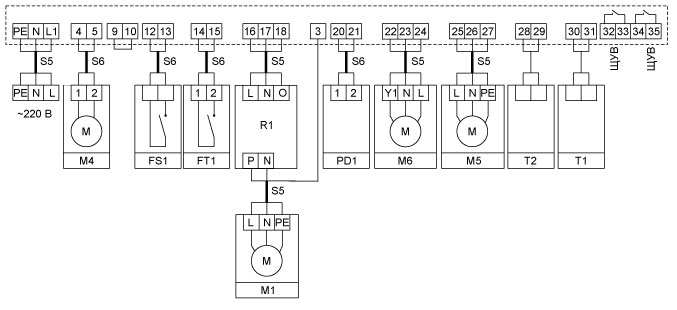

Схема подключения ЩУТ1-2,0 (220), управление вентилятором симисторным регулятором СРМ

R1 - симисторный регулятор скорости СРМ.
Управление работой вентилятора при помощи кнопки PUSH на симисторном регуляторе оборотов СРМ. Тип регулятора подбирается по максимальному рабочему току вентилятора от 1 до 7 А.


Подводимые провода
