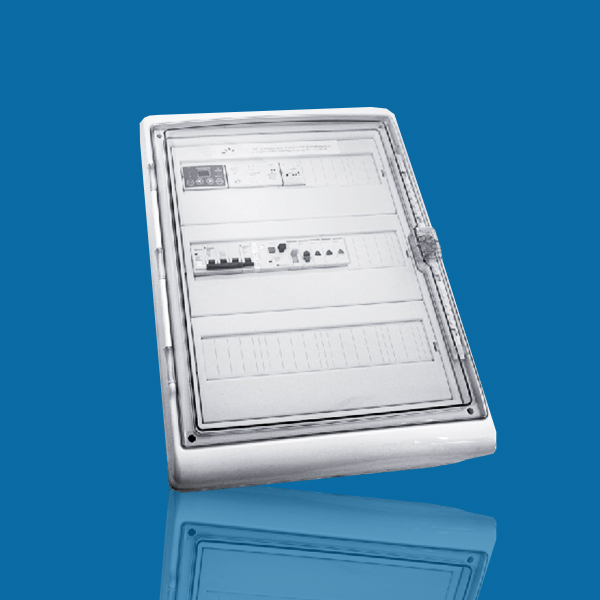

ЩУТ1-7,5 (380)

Стандартные щиты управления приточной вентиляционной системы с водяным калорифером. Индикация текущей температуры в канале вентиляции.
Вентилятор на 380 В, мощностью 7,5, 11 или 15 кВт. Защита двигателя от перегрузки по току. Возможно изменение скорости вращения вентилятора частотным регулятором оборотов ATV212.

Комплектность щита управления

• щит управления;
• канальный датчик температуры;
• накладной датчик температуры обратной воды.

Наименование щита	Вентилятор, кВт	Максимальный рабочий ток вентилятора, А	Частотный регулятор скорости	Размеры щита, мм, IP65
ЩУТ1-7,5 (220)	7,5	15,6	ATV212HU75N4	448х460х156
ЩУТ1-11 (380)	11	22	ATV212HD11N4	448х460х156
ЩУТ1-15 (380)	15	29	ATV212HD15N4	448х460х156

Стандартные функции

• ручной пуск и останов вентилятора (питание 380 В);
• защита двигателя вентилятора от перегрузки по потребляемому току;
• регулирование температуры приточного воздуха;
• управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
• подключение датчика загрязнения фильтра - докупается отдельно;
• управление работой циркуляционного насоса;
• подключение капиллярного термостата защиты от замерзания - докупается отдельно;
• отключение вентилятора при замыкании контакта пожарной сигнализации;
• при выключении вентилятора переход терморегулятора в экономичный дежурный режим с поддержанием температуры обратной воды;
• подключение частотного регулятора скорости вращения вентилятора;
• для удаленного управления возможно подключить пульт управления ПУ2.

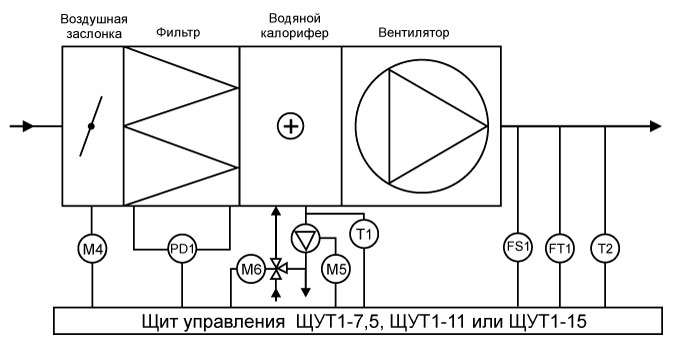

Типовая схема вентиляционной установки с водяным калорифером

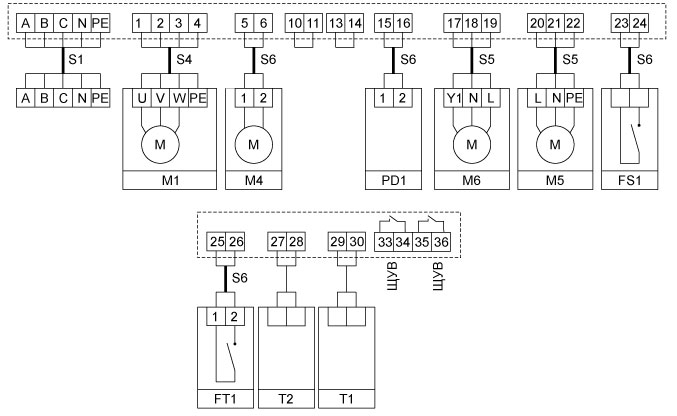

Схема подключения ЩУТ1-7,5, ЩУТ1-11 и ЩУТ1-15




Управление работой вентилятора при помощи кнопок ПУСК / СТОП на щите управления. Выставление нужной температуры на терморегуляторе Klimat 101.
Зеленая лампочка подтверждает работу вентилятора, красная — засорение фильтра.
Другая красная лампочка сигнализирует о переходе в режим АВАРИЯ, при угрозе замерзания теплоносителя в калорифере или при замыкании контакта пожарной сигнализации.
Для работы щита управления необходимо установить перемычку между контактами 10 и 11, 13 и 14

NW1 - водяной калорифер; М1 - вентилятор на 380 В;
М4 - электропривод воздушной заслонки на 220 В с возвратной пружиной; М5 - циркуляционный насос на 220 В / 6 А;
М6 - электропривод для двух- или трехходового вентиля, питание 24 В, управление сигналом 0-10 В;
FS1 - контакт пожарной сигнализации;
PD1 - дифференциальный датчик давления PS500;
FT1 - термостат защиты от замерзания TF;
T2 - канальный датчик температуры TG-K1000;
T1 - накладной датчик температуры обратной воды TG-A1000;

Подводимые провода

Щит управления	Обозначение кабеля	Тип кабеля
ЩУТ1-7,5	S1 S4	ВВГ 5х2,5 ВВГ 4х2,5
ЩУТ1-11	S1 S4	ВВГ 5х4 ВВГ 4х2,5
ЩУТ1-15	S1 S4	ВВГ 5х6 ВВГ 4х6
Для всех щитов	S5 S6	МКЭШ 3х0,75 МКЭШ 2х0,75
