ДК-фл-Р

Дроссель-клапан прямоугольного
сечения фланцевого исполнения
(с ручной регулировкой)

ПРЕИМУЩЕСТВА

  • Точность регулировки расхода воздуха
  • Возможность изготовления во взрывозащищенном исполнении
  • Прочность и надежность конструкции
  • Отсутствие перетоков
  • Высокие эксплуатационные характеристики
  • Удобство монтажа
  • Широкий типоразмерный ряд от 100x100 до 1100x1000
  • Быстрые сроки изготовления

Типоразмерный ряд

ПРИМЕНЕНИЕ

Дроссель-клапаны предназначены для регулирования расхода воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования, воздушного отопления, а также в других санитарно-технических системах с рабочим давлением до 1500 Па.

КОНСТРУКЦИЯ

Корпус и регулирующая лопатка дроссель-клапана изготавливаются из оцинкованной стали в соответствии с ТУ 4863-004904980426-2002 и серией 5.904-49.
Присоединительные патрубки могут быть выполнены в форме фланцевого или шинореечного соединения.
Предусмотрено исполнение с ручным или механическим управлением (площадка под электропривод).

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ

Дроссель-клапаны могут быть изготовлены во взрывозащищенном исполнении, адаптированном для эксплуатации в вентиляционных системах различных производств, имеющих помещения со взрывоопасными зонами, относящихся к классу В-1, В-1а и В-1Б.
Взрывозащищенное исполнение изготавливается в соответствии с ТУ 4863-055-15185548-2012 и отличается от общего исполнения применением специальных латунных элементов, исключающих возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.

Структура обозначения дроссель-клапанов в документации


  1. # – условное обозначение прямоугольного сечения
  2. 400x200 – типоразмер, мм
  3. h – условное обозначение высоты
  4. Э – электропривод Р – ручное управление
  5. оц – оцинкованная сталь
  6. P20 – тип соединения шина 20 мм P30 – тип соединения шина 30 мм
  7. В – взрывозащищенное исполнение, О/Н – базовое исполнение

Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

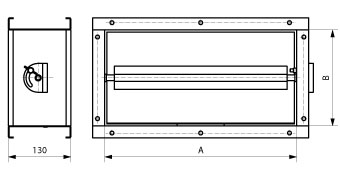

Типоразмер, мм

А

150

200

250

300

400

500

600

800

1000

Кол-во лопаток

В

100

1,7

2,1















1

150

2

2,4

2,8

3,1











200



2,7



3,5

4,3

5,1







250





3,5

3,9

4,7

5,6



8,5



300















9,2

11,1

400









6,0









2

500









6,8

8,3







600









8,0

9,7

11,1





3

800









10,3

12,1

13,7

16,7



4

1000









12,1

13,9

15,6

18,9

22,3
