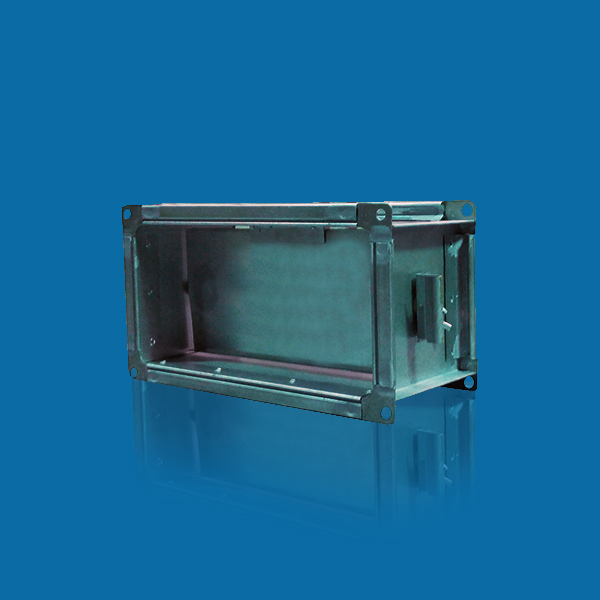

Дроссель-клапан прямоугольного
сечения шинореечного исполнения
(с ручной регулировкой)
Дроссель-клапаны предназначены для регулирования расхода воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования, воздушного отопления, а также в других санитарно-технических системах с рабочим давлением до 1500 Па.
Корпус и регулирующая лопатка дроссель-клапана изготавливаются из оцинкованной стали в соответствии с ТУ 4863-004904980426-2002 и серией 5.904-49.
Присоединительные патрубки могут быть выполнены в форме фланцевого или шинореечного соединения.
Предусмотрено исполнение с ручным или механическим управлением (площадка под электропривод).
Дроссель-клапаны могут быть изготовлены во взрывозащищенном исполнении, адаптированном для эксплуатации в вентиляционных системах различных производств, имеющих помещения со взрывоопасными зонами, относящихся к классу В-1, В-1а и В-1Б.
Взрывозащищенное исполнение изготавливается в соответствии с ТУ 4863-055-15185548-2012 и отличается от общего исполнения применением специальных латунных элементов, исключающих возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.
Структура обозначения дроссель-клапанов в документации
Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

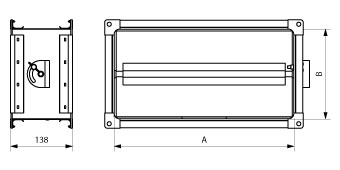

| Типоразмер, мм |
А |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
1100 |
Кол-во лопаток |
||
| В |
100 |
0,8 |
1,0 |
1,2 |
1 |
||||||||||||||||||
| 150 |
1,1 |
1,3 |
1,5 |
1,7 |
1,9 |
2,1 |
2,5 |
3,1 |
3,3 |
3,3 |
|||||||||||||
| 200 |
1,6 |
2,0 |
2,2 |
2,4 |
2,8 |
3,0 |
4,0 |
4,3 |
4,5 |
4,5 |
5,1 |
||||||||||||
| 250 |
1,9 |
2,2 |
2,6 |
3,0 |
5,6 |
5,6 |
5,9 |
6,2 |
|||||||||||||||
| 300 |
3,0 |
7,2 |
7,4 |
7,9 |
8,3 |
8,7 |
9,0 |
9,9 |
|||||||||||||||
| 350 |
4,8 |
9,5 |
10,0 |
||||||||||||||||||||
| 400 |
4,8 |
2 |
|||||||||||||||||||||
| 500 |
5,4 |
6,3 |
|||||||||||||||||||||
| 600 |
6,4 |
8,2 |
9,5 |
3 |
|||||||||||||||||||
| 700 |
7,8 |
8,9 |
10,1 |
11,2 |
11,2 |
||||||||||||||||||
| 800 |
9,0 |
10,4 |
11,7 |
13,0 |
13,0 |
15,1 |
4 |
||||||||||||||||
| 900 |
9,6 |
11,2 |
12,6 |
14,5 |
14,5 |
16,1 |
17,7 |
||||||||||||||||
| 1000 |
10,4 |
11,9 |
13,7 |
15,5 |
15,5 |
17,2 |
18,9 |
22,7 |
|||||||||||||||
