ВНП 60-30

Канальный водяной
нагреватель (прямоугольного сечения)

ПРЕИМУЩЕСТВА

Компактная конструкция.
Медно-алюминиевый радиатор.
Оцинкованный стальной корпус.

Cкачать раздел

Типоразмерный ряд

ВНП 40-20

ВНП 50-25

ВНП 50-30

ВНП 60-30

ВНП 60-35

ВНП 70-40

ВНП 80-50

ВНП 90-50

ВНП 100-50

ПРИМЕНЕНИЕ

Водяные нагреватели предназначены для подогрева воздуха в вентиляционных системах.
Водяные нагреватели изготавливаются в различных типоразмерах в зависимости от размеров соединительного фланца. Присоединение к воздуховоду является идентичным со всеми остальными элементами систем завода .
Используемый воздух не должен содержать твердых, волокнистых, клейких и агрессивных примесей, которые могут вызвать коррозию алюминия, меди, цинка.

КОНСТРУКЦИЯ

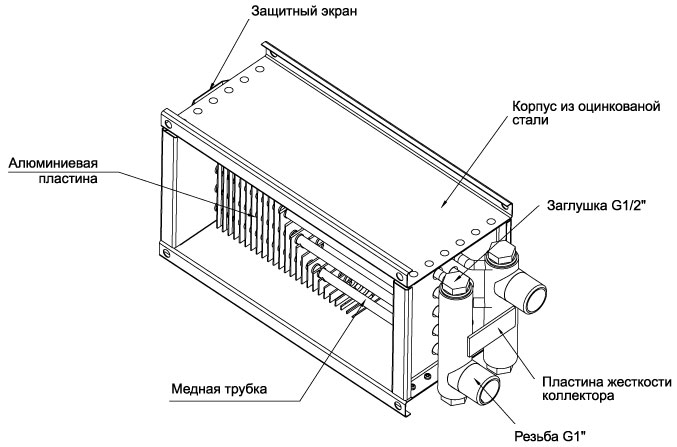

Корпус нагревателя выполнен из оцинкованной стали и покрыт термоустойчивой эмалью. Теплообменник состоит из медных труб с алюминиевыми ребрами (ламелями), шаг ребер 2,5 мм.
Коллектор сварен из стальных труб, патрубки заканчиваются наружной трубной цилиндрической резьбой G1-B. Нижняя и верхняя части коллекторных труб снабжены заглушками G1/2".
Водяные нагреватели выпускаются в 2-х, 3-х и 4-х рядном исполнении.

ГАРАНТИЯ – 24 МЕСЯЦА

ВНИМАНИЕ

Максимально допустимое давление 1,6 Мпа.
Максимальная температура входящей воды 150 0С.

Обозначение	toС воды на входе/ выходе	toС воздуха на входе/ выходе	Расход воздуха, м3/ч	Падение давления воздуха, Па	Падение давления теплоносителя, кПа	Мощность, кВт	Площадь теплообмена, м2	Расход воды, кг/ч	Внутренний объем, л
ВНП 60-30/2	90/70	-30/14	1900	56	6,0	34	5,8	1437	1,03
		-20/20	1900	54	5,0	30	5,8	1281	1,03
		-10/27	1900	51	4,0	26	5,8	1113	1,03
ВНП 60-30/3	90/70	-30/30	1900	79	16,4	46	8,6	1966	1,54
		-20/35	1900	77	13,4	41	8,6	1754	1,54
		-10/40	1900	73	10,0	36	8,6	1526	1,54
ВНП 60-30/4	90/70	-30/43	1900	103	31,0	56	11,5	2381	2,05
		-20/47	1900	98	24,8	49	11,5	2108	2,05
		-10/51	1900	94	19,6	43	11,5	1848	2,05

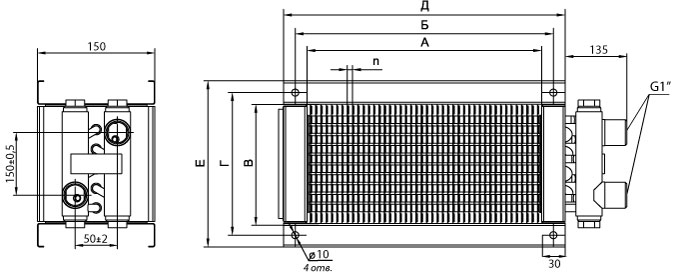

Обозначение	Размер сечения		Шаг (n), мм	Количество контуров	Габариты и размер				Масса кг R=2	Масса кг R=3	Масса кг R=4
	А, мм	В, мм			Е, мм	Д, мм	Б, мм	Г, мм
ВНП 60-30	500	300	2.5	6	342	642	621	321	5,34	7,13	8,92

ЗАЩИТА ОТ ЗАМЕРЗАНИЯ

Комплекс компонентов защиты от замерзания, предлагаемый заводом , складывается из:

щита управления ЩУТ1, ЩУТ2 или ЩУТ3;
накладного датчика защиты от замерзания;
термостата защиты от замерзания по приточному воздуху;
воздушного клапана на притоке (при использовании воздушного клапана с электроприводом, электропривод выбирается с пружинным самовозвратом);
смесительного узла СУ

ПРИМЕЧАНИЕ

Данные принадлежности не входят в состав нагревателя и поставляются отдельно.

ВНИМАНИЕ!

К нагревателю необходимо обеспечить сервисный доступ. Перед ним необходимо устанавливать воздушный фильтр, защищающий его от загрязнения. Для достижения максимальной мощности нагреватель необходимо подключать как противоточный.

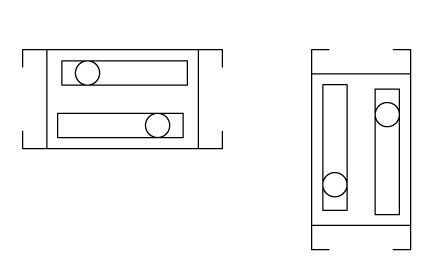

Водяные нагреватели устанавливаются как в горизонтальном, так и в вертикальном положении, при этом необходимо обеспечить возможность обезвоздушивания нагревателя, то есть удаление воздушных пробок.
