ПРЕИМУЩЕСТВА
- Вертикальный выброс воздуха
- Оцинкованный корпус
- Облегченный конструктив
- Высокое КПД
Cкачать разделВКР-М-9,0
Вентилятор Крышный серии-М
(с вертикальным выбросом)
Cкачать разделОПИСАНИЕ
ВКР-М имеют вертикальный выброс воздуха вверх, что позволяет устанавливать вентилятор на кровле в непосредственной близости от других приточно-вытяжных систем.

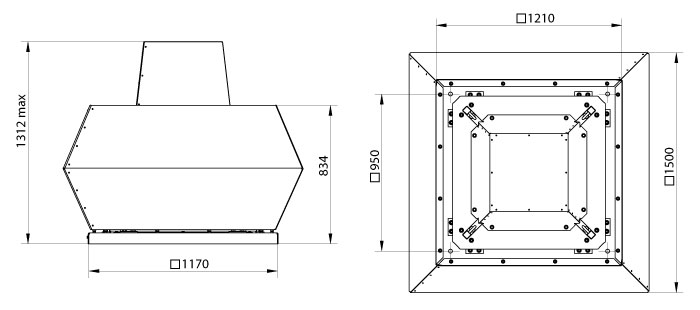

КОНСТРУКЦИЯ
Вентиляторы крышные представляют собой радиальные вентиляторы среднего давления, одностороннего всасывания.
В вентиляторе ВКР- М используются модернизированные рабочие колесами с назад загнутыми лопатками с повышенным КПД до 65%.
Корпус и защитный колпак изготовлены из оцинкованной стали, что делает вентилятор устойчивым к атмосферным осадкам.
Благодаря частично разборной конструкции корпуса вентиляторы ВКР-М позволяют существенно экономить время и деньги при сервисном обслуживании.
На вентиляторе установлена защитная сетка, препятствующая попаданию в вентиляционный канал мелких частиц.
ИСПОЛНЕНИЕ
Общепромышленное (ОН)
НАЗНАЧЕНИЕ И РЕЖИМ РАБОТЫ
Системы вентиляции –режим работ до 80 °C.
ГАРАНТИЯ – 18 МЕСЯЦЕВ
|
|
|

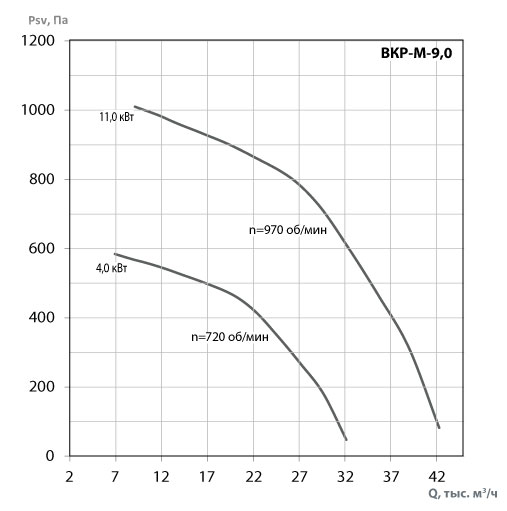

ВКР-М-9,0 4,0/720 |
ВКР-М-9,0 11,0/970 |
|
Напряжение/Частота |
В/50 Гц |
380 |
380 |
|
Фазность |
~ |
3 |
3 |
|
Мощность |
кВт |
4,0 |
11,0 |
|
Частота вращения |
об/мин |
720 |
970 |
|
Производительность |
тыс. м3/час |
32 000 |
42 000 |
|
Полное давление |
Па |
580 |
1000 |
|
Макс. температура перемещаемого воздуха |
°C |
80 |
80 |
|
Класс защиты двигателя |
|
IP54 |
IP54 |
|
Электронное реле защиты двигателя |
Позисторное |
ТР 220 РТС |
ТР 220 РТС |
|
Масса |
кг |
341 |
401 |
|
Регулятор скорости электронный |
Частотный |
ATV212HU55N4 |
ATV212HD18N4 |
|
об/мин |
|
Октавные уровни звуковой мощности, LwA, дБ в полосах среднегеометрических частот, Гц |
|||||||
|
Общ. |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
720 |
LwA, дБ(А) |
95 |
96 |
94 |
91 |
90 |
87 |
73 |
64 |
|
970 |
LwA, дБ(А) |
102 |
103 |
101 |
98 |
98 |
94 |
80 |
71 |
Акустическая характеристика измерена на стороне нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровень звуковой мощности на 3 дБ ниже уровня, приведенного в таблице.
На границах рабочего участка аэродинамической характеристики уровень звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
