ВКР-М-8,0

Вентилятор Крышный серии-М
(с вертикальным выбросом)

ПРЕИМУЩЕСТВА

  • Вертикальный выброс воздуха
  • Оцинкованный корпус
  • Облегченный конструктив
  • Высокое КПД

       Cкачать раздел

ОПИСАНИЕ


ВКР-М имеют вертикальный выброс воздуха вверх, что позволяет устанавливать вентилятор на кровле в непосредственной близости от других приточно-вытяжных систем.

КОНСТРУКЦИЯ


Вентиляторы крышные представляют собой радиальные вентиляторы среднего давления, одностороннего всасывания.
В вентиляторе ВКР- М используются модернизированные рабочие колесами с назад загнутыми лопатками с повышенным КПД до 65%.
Корпус и защитный колпак изготовлены из оцинкованной стали, что делает вентилятор устойчивым к атмосферным осадкам.
Благодаря частично разборной конструкции корпуса вентиляторы ВКР-М позволяют существенно экономить время и деньги при сервисном обслуживании.
На вентиляторе установлена защитная сетка, препятствующая попаданию в вентиляционный канал мелких частиц.

ИСПОЛНЕНИЕ


Общепромышленное (ОН)

НАЗНАЧЕНИЕ И РЕЖИМ РАБОТЫ


Системы вентиляции –режим работ до 80 °C.

ГАРАНТИЯ – 18 МЕСЯЦЕВ







ВКР-8,0 5,5/960

ВКР-8,0 18,5/1460

Напряжение/Частота

В/50 Гц

380

380

Фазность

~

3

3

Мощность

кВт

5,5

18,5

Частота вращения

об/мин

960

1460

Производительность

тыс. м3/час

26 000

40 000

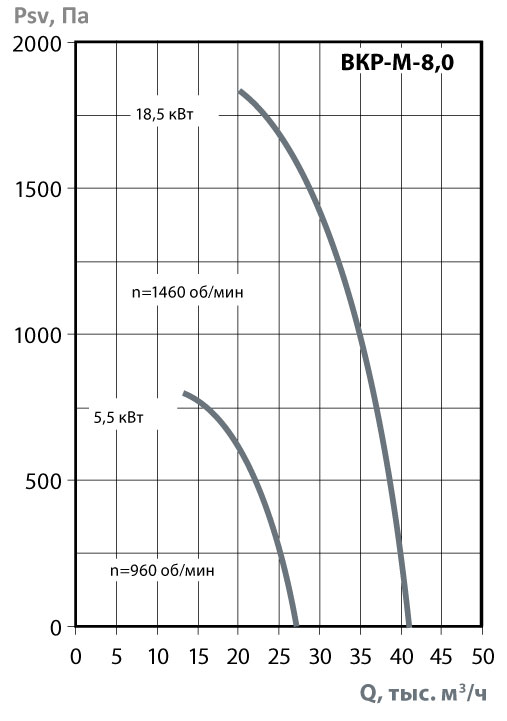

Полное давление

Па

780

1800

Макс. температура перемещаемого воздуха

°C

80

80

Класс защиты двигателя



IP54

IP54

Электронное реле защиты двигателя

Позисторное

ТР 220 РТС

ТР 220 РТС

Масса

кг

276

363

Регулятор скорости электронный

Частотный

ATV212HU55N4

ATV212HD18N4

об/мин



Октавные уровни звуковой мощности, LwA, дБ в полосах среднегеометрических частот, Гц

Общ.

125

250

500

1k

2k

4k

8k

960

LwA, дБ(А)

94

99

98

96

92

86

84

101

1460

LwA, дБ(А)

101

109

102

100

96

90

81

106


Акустическая характеристика измерена на стороне нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровень звуковой мощности на 3 дБ ниже уровня, приведенного в таблице.
На границах рабочего участка аэродинамической характеристики уровень звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
