ВКМ-4,5

Крышный вентилятор
с вертикальным выбросом

ПРЕИМУЩЕСТВА

Малое энергопотребление благодаря высокому КПД.
Высокие показатели по расходу воздуха.
Встроенные термоконтакты.

Cкачать раздел

Типоразмерный ряд

ВКМ-2,25

ВКМ-2,8

ВКМ-3,1

ВКМ-3,55

ВКМ-4

ВКМ-4,5

ВКМ-5

ВКМ-5,6

ВКМ-6,3

ПРИМЕНЕНИЕ

Вентиляторы крышные ВКМ предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 60˚С, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 1-й категории размещения (У1) по ГОСТ 15150-90, при температуре окружающей среды от -20˚С до +40˚С.

ВКМ применяются в стационарных системах вытяжной вентиляции общественных, жилых, административных и производственных зданий для работы без сети или с короткой сетью воздуховодов. Устанавливаются на кровле. Среднее квадратичное значение виброскорости в местах установки вентиляторов не должно превышать 6.3 мм/с.

КОНСТРУКЦИЯ

Корпус вентилятора выполнен из оцинкованной стали.

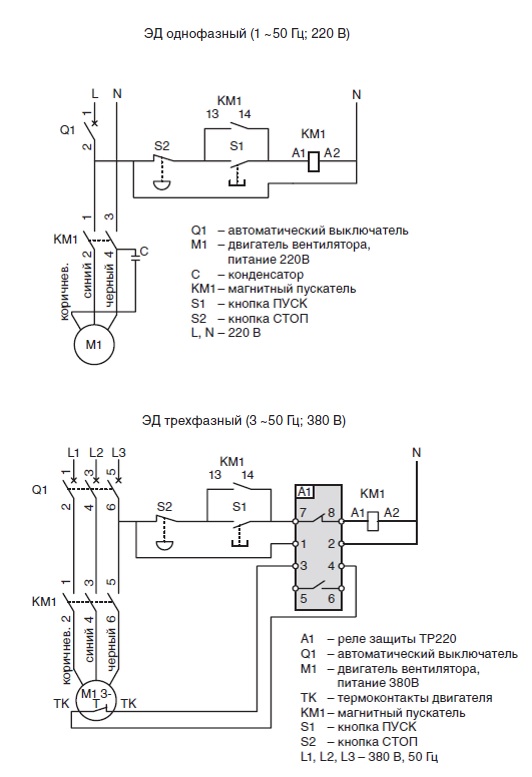

Рабочее колесо вентилятора выполнено с загнутыми назад лопатками правого направления вращения. Вентилятор ВКМ комплектуется электродвигателем однофазным на напряжение 220 В и трехфазным на напряжение 380 В с внешним ротором.

ГАРАНТИЯ – 18 МЕСЯЦЕВ

		ВКМ-4,5-4D	ВКМ-4,5-4E
Напряжение/Частота	В/Гц	~400/50	~230/50
Фазность		3	1
Потребляемая мощность	кВт	0,81	0,82
Частота вращения	об/мин	1260	1340
Ток	А	1,36	4,1

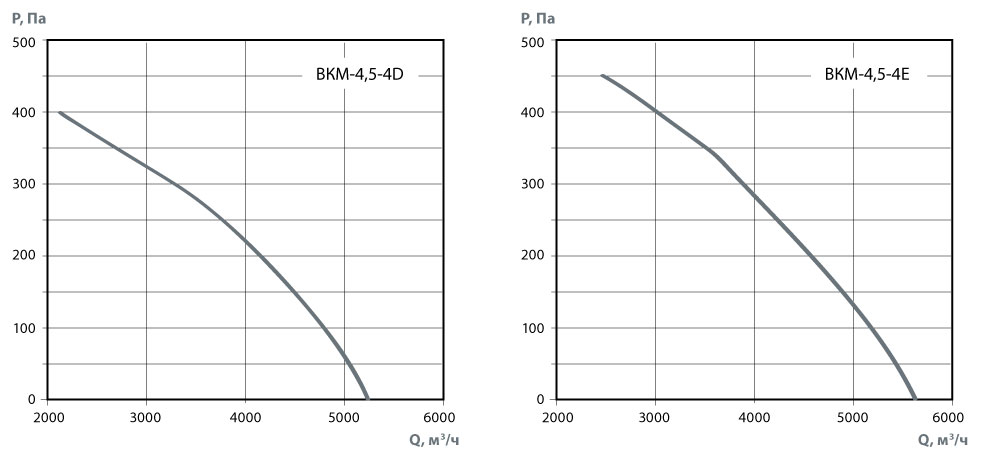

Производительность	тыс. м3/ч	5100	5600
Полное давление	Па	400	400
Макс. температура перемещаемого. воздуха	°C	60	60
Класс защиты двигателя		IP54	IP54
Тип термозащиты		Встроенные термоконтакты	Встроенные термоконтакты
Масса	кг	44	44
Регулятор скорости, электронный	Частотный	ПЧ ATV212H075N4	Т-р STR1-50

Модель вентилятора	LpA	Октавные полосы частот, Гц
Модель вентилятора	LpA	Гц	Общ.	125	250	500	1k	2k	4k	8k
ВКМ-4,5-4D	LpA, вход	дБ(А)	74	61	66	70	65	65	60	53
ВКМ-4,5-4D	LpA, выход	дБ(А)	76	65	69	70	71	69	63	58
ВКМ-4,5-4E	LpA, вход	дБ(А)	75	61	69	70	67	65	60	55
ВКМ-4,5-4E	LpA, выход	дБ(А)	78	61	70	72	73	70	66	62
