ПСм-ВКМ

Переход

ПРЕИМУЩЕСТВА

  • Малое аэродинамическое сопротивление
  • Герметичность

       Cкачать раздел

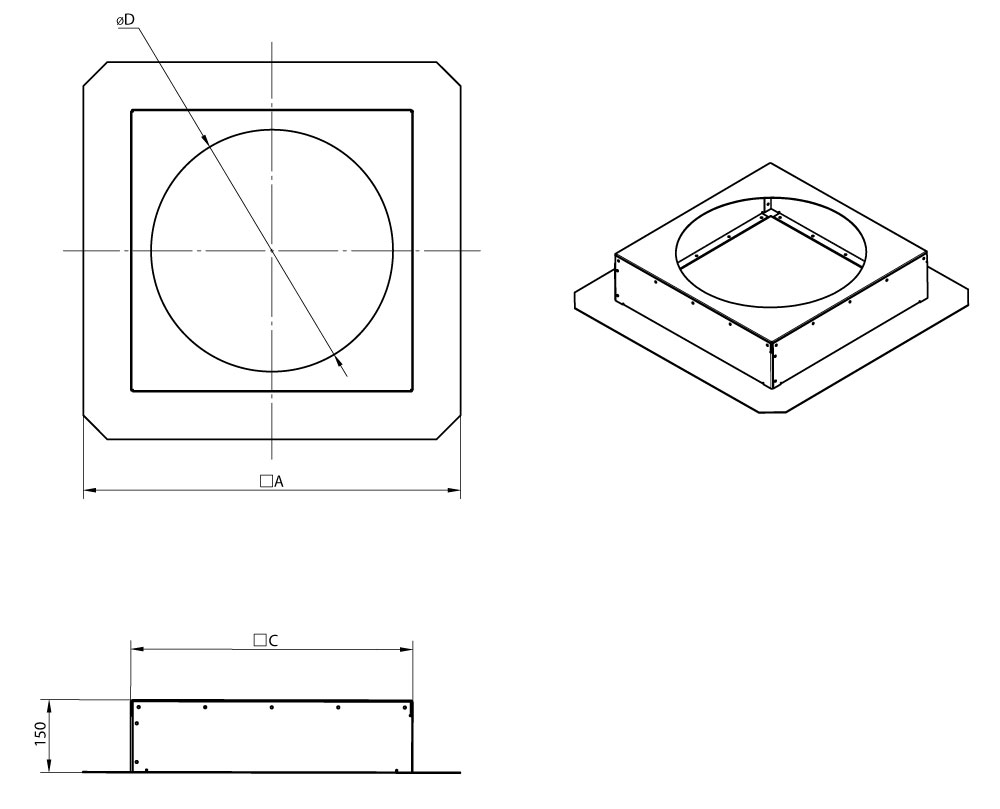

Типоразмерный ряд

ПРИМЕНЕНИЕ

Переход ПСм-ВКМ предназначен для крепления дополнительных принадлежностей и подсоединения к системе воздуховодов как круглого, так и прямоугольного сечения.
Переход ПСм-ВКМ используется как совместно с монтажными стаканами СТм ВКМ и СТм-Ш-ВКМ, так и отдельно.

Конструкция

Переход ПСм-ВКМ изготавливается из оцинкованной листовой стали.



Обозначение

A

C

D

Масса, кг

ПСм-ВКМ-2,25

520

324

200

6,05

ПСм-ВКМ-2,8; 3,1

620

424

315

7,87

ПСм-ВКМ-3,55; 4,0

780

584

500

10,8

ПСм-ВКМ-4,5; 5,0

865

669

560

12,7

ПСм-ВКМ-5,6; 6,3

1080

884

710

18,1









Переходы - ПСм-ВКМ

ПРИМЕНЕНИЕПереход ПСм-ВКМ предназначен для крепления дополнительных принадлежностей и подсоединения к системе воздуховодов как круглого, так и прямоугольного сечения.Переход ПСм-ВКМ используется как совместно с монтажными стаканами СТм ВКМ и СТм-Ш-ВКМ, так и отдельно.КонструкцияПереход ПСм-ВКМ изготавливается из оцинкованной листовой стали.

Переходы - ПСм-ВКМ
