ПРЕИМУЩЕСТВА
- Большой диапазон мощностей - от 6 до 120 кВт.
- Нагревательные элементы из нержавеющей стали.
- Оцинкованный стальной корпус.
Cкачать разделНП 50-30
Канальный электрический нагреватель (прямоугольного сечения)
Cкачать разделКОНСТРУКЦИЯ
В качестве нагревательных элементов установлены ТЭНы повышенной надежности, которые изготовлены из нержавеющей стали.
Корпус и клеммная коробка сделаны из оцинкованного стального листа. Степень защиты IP43.
Все нагреватели снабжены двумя биметаллическими термовыключателями с самовозвратом. При срабатывании термостата на 70 °С размыкается цепь между контактами 1 и 2, а при срабатывании термостата на 130 °С размыкается цепь между 3 и 4.
Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/сек. и максимальную температуру выходного воздуха 40 °С.
Изготавливаются по ТУ 3442-026-15185548-2005.
Сертификат соответствия № РОСС RU.СЛ23.Н00035 от 10.04.2007 г
ГАРАНТИЯ – 24 МЕСЯЦА
|
Обозначение |
Размер воздуховода, мм |
Мощность, кВт |
Ступени-мощность, кВт |
Ток, А |
Мин. расх. воздуха, м3/час |
Регулировка температуры |
|
НП 50-30/6 |
500x300 |
6 |
6 |
9,0 |
700 |
МРТ380.14-25 |
|
НП 50-30/9 |
500x300 |
9 |
9 |
13.6 |
700 |
МРТ380.14-25 |
|
НП 50-30/12 |
500x300 |
12 |
12 |
18,1 |
850 |
МРТ380.14-25 |
|
НП 50-30/15 |
500x300 |
15 |
15 |
22,7 |
950 |
МРТ380.14-25 |
|
НП 50-30/18 |
500x300 |
18 |
18 |
27,0 |
1000 |
МРТ380.14-40 |
|
НП 50-30/21 |
500x300 |
21 |
21 |
31,8 |
1150 |
МРТ380.14-40 |
|
НП 50-30/24 |
500x300 |
24 |
24 |
36,0 |
1250 |
МРТ380.14-40+БРМ-25 |
|
НП 50-30/27 |
500x300 |
27 |
18+9 |
40,9 |
1350 |
МРТ380.14-40+БРМ-25 |
|
НП 50-30/30 |
500x300 |
30 |
18+12 |
45,0 |
1450 |
МРТ380.14-40+БРМ-40 |
|

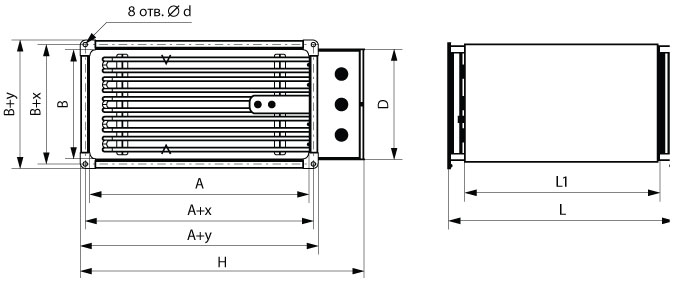

Обозначение |
А |
В |
L |
L1 |
D |
Н |
x |
y |
d |
|
НП 50-30 |
500 |
300 |
500 |
430 |
302 |
645 |
21 |
42 |
9 |
