НП 100-50

Канальный электрический нагреватель (прямоугольного сечения)

ПРЕИМУЩЕСТВА

  • Большой диапазон мощностей - от 6 до 120 кВт.
  • Нагревательные элементы из нержавеющей стали.
  • Оцинкованный стальной корпус.

       Cкачать раздел

КОНСТРУКЦИЯ


Прямоугольный канальный нагреватель используется как основной подогреватель воздуха в системах приточной вентиляции или как вторичный подогреватель в отдельных помещениях, где требуется индивидуальная регулировка температуры.
В качестве нагревательных элементов установлены ТЭНы повышенной надежности, которые изготовлены из нержавеющей стали.
Корпус и клеммная коробка сделаны из оцинкованного стального листа. Степень защиты IP43.
Все нагреватели снабжены двумя биметаллическими термовыключателями с самовозвратом. При срабатывании термостата на 70 °С размыкается цепь между контактами 1 и 2, а при срабатывании термостата на 130 °С размыкается цепь между 3 и 4.
Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/сек. и максимальную температуру выходного воздуха 40 °С.
Изготавливаются по ТУ 3442-026-15185548-2005.
Сертификат соответствия № РОСС RU.СЛ23.Н00035 от 10.04.2007 г

ГАРАНТИЯ – 24 МЕСЯЦА


Обозначение

Размер воздуховода, мм

Мощность, кВт

Ступени-мощность, кВт

Ток, А

Мин. расх. воздуха, м3/час

Регулировка температуры

НП 100-50/84

1000x500

84

24+24+24+12

127,0

3400

Щит управления

НП 100-50/96

1000x500

96

24+24+24+12+12

145,0

3700

Щит управления

НП 100-50/108

1000x500

108

24+24+24+24+12

164,0

4200

Щит управления

НП 100-50/120

1000x500

120

24+24+24+24+24

182,0

4800

Щит управления

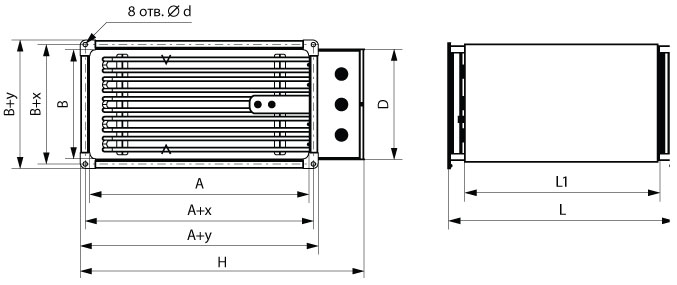

Обозначение

А

В

L

L1

D

Н

x

y

d

НП 100-50

1000

500

500

433

506

1152

36

61

11
