ПРЕИМУЩЕСТВА
- Крепкая и надежная конструкция
- Широкий типоразмерный ряд от ø200 до ø1250
- Оптимальная защита от осадков
Cкачать разделЗК

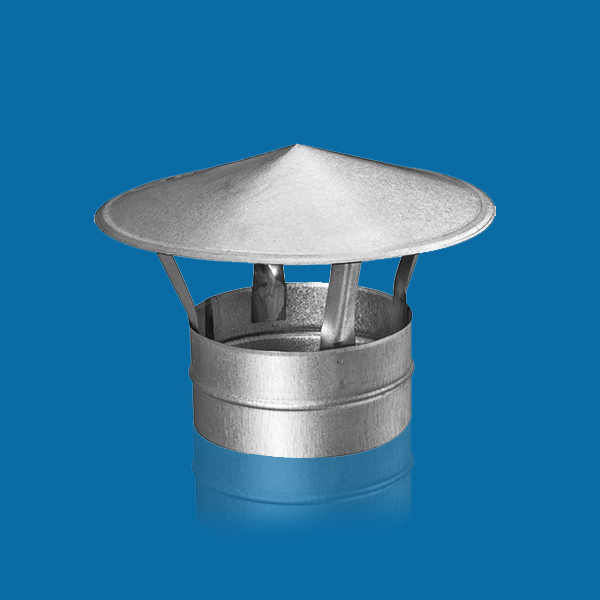

Зонт вентиляционный
круглого сечения
Cкачать разделТипоразмерный ряд
ОПИСАНИЕ
Зонты вентиляционные предназначены для защиты вентиляционных шахт от попадания атмосферных осадков, а также других посторонних предметов. Выбор типа зонта производится в соответствии с наружным размером горловины шахты.
Зонты прямоугольные или квадратные устанавливают, как правило, на вытяжных утепленных шахтах.
КОНСТРУКЦИЯ
Зонты вентиляционные изготавливаются в соответствии с ТУ 4863-009-04980426-2002 и серией 5.904-51 из оцинкованной стали. Присоединительные патрубки выполнены с ниппельным типом соединения. Все способы соединений с воздуховодами также нормализованы в соответствии с технологией завода .
Структура обозначения вентиляционного зонта в документации
- З – зонт вентиляционный
- К – круглого типа
- 160 – типоразмер, мм
Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.
|
Обозначение |
Размеры, мм |
Масса, кг |
||||
|
D |
D1 |
Н |
Н1 |
т |
|
|
|
ЗК-200 |
200 |
350 |
240 |
150 |
0,6 |
0,7 |
|
ЗК-250 |
250 |
450 |
257 |
1,3 |
||
|
ЗК-315 |
315 |
550 |
275 |
1,9 |
||
|
ЗК-400 |
400 |
700 |
400 |
250 |
2,9 |
|
|
ЗК-450 |
450 |
800 |
415 |
3,9 |
||
|
ЗК-500 |
500 |
900 |
480 |
4,1 |
||
|
ЗК-630 |
630 |
1130 |
523 |
300 |
5,1 |
|
|
ЗК-710 |
710 |
1300 |
550 |
7,5 |
||
|
ЗК-800 |
800 |
1450 |
820 |
538 |
0,9 |
15,3 |
|
ЗК-1000 |
1000 |
1800 |
970 |
21,5 |
||
|
ЗК-1250 |
1250 |
2250 |
1055 |
638 |
36,0 |
|
ПРИМЕЧАНИЕ: D - диаметр вентиляционной шахты
