Врезка воротник

Прямоугольные
фасонные элементы

  • Высокая герметичность и прочность
  • Широкий типоразмерный ряд
  • Простой монтаж и конструкция



Типоразмерный ряд


Врезка элемент системы вентиляции, предназначенный  для присоединения одного участка воздуховода к другому с боку (перпендикулярно). В зависимости от своей формы, врезки могут быть круглыми (воротниковыми) и прямыми.

ПРИМЕНЕНИЕ


Врезка прямая используется тогда, когда нужно вмонтировать фасонный элемент в плоскую поверхность.
Врезка круглая (воротниковая) используется для врезания круглого воздуховода в магистральный воздуховод круглого сечения.

КОНСТРУКЦИЯ


Для установки врезки в воздуховод в нем необходимо сделать отверстие. Сторона основного воздуховода должна быть, как минимум, на 50мм больше отверстия для врезки. Врезка крепится механически к воздуховоду с помощью заклепок. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.

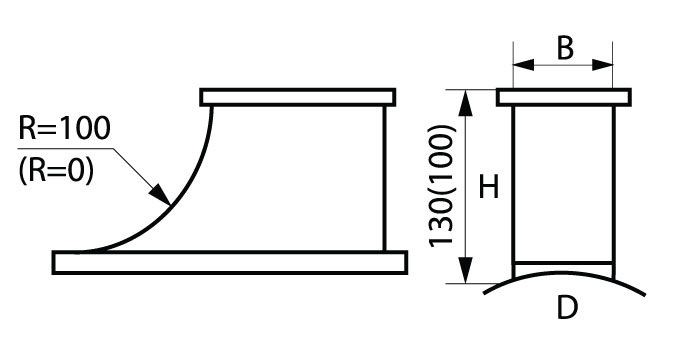

Для установки на круглый воздуховод



Площадь наружной поверхности, м²
Масса, кг

Большая сторона, мм

Меньшая сторона, мм

100

150

200

250

300

400

500

800

1000

1200

150

0,155

0,176

0,28

0,33

200

0,194

0,215

0,39

0,44

250

0,23

0,254

0,50

0,60

300

0,210

0,25

0,27

0,29

1,88

0,72

0,66

0,72

400

0,247

0,29

0,31

0,33

0,37

3,38

0,84

0,78

0,84

0,89

500

0.326

0,37

0,5

0,89

0,89

1,20

600

0,38

0,45

0,5

0,534

1,20

1,39

1,32

1,67

800

0,48

0,52

0,5

0,562

0,604

0,691

1,53

1,67

1,80

2,70

3,90

4,32

1000

0,6

0,675

0,763

0,847

0,70

3,10

4,30

4,70

1200

0,754

3,50

1400

0,911

4,70


ПРИМЕЧАНИЕ


Значение площади поверхности и массы приведено для наиболее применяемых размеров
