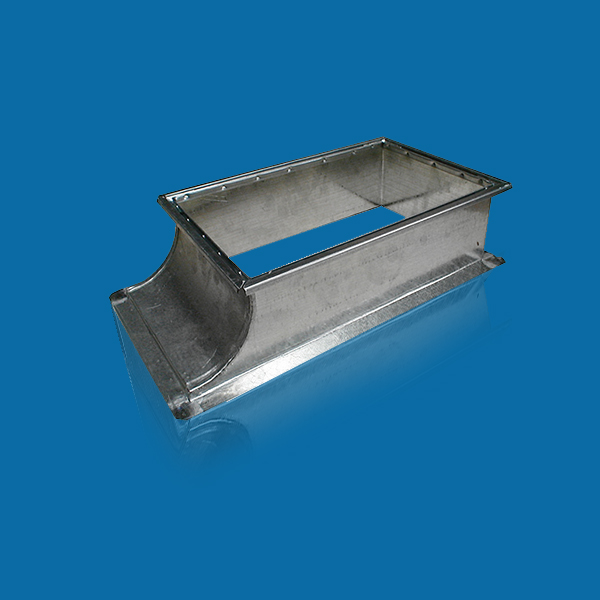

Врезка прямая
Прямоугольные
фасонные элементы
Типоразмерный ряд
Врезка элемент системы вентиляции, предназначенный для присоединения одного участка воздуховода к другому с боку (перпендикулярно). В зависимости от своей формы, врезки могут быть круглыми (воротниковыми) и прямыми.
ПРИМЕНЕНИЕ
Врезка прямая используется тогда, когда нужно вмонтировать фасонный элемент в плоскую поверхность.
Врезка круглая (воротниковая) используется для врезания круглого воздуховода в магистральный воздуховод круглого сечения.
КОНСТРУКЦИЯ
Для установки врезки в воздуховод в нем необходимо сделать отверстие. Сторона основного воздуховода должна быть, как минимум, на 50мм больше отверстия для врезки. Врезка крепится механически к воздуховоду с помощью заклепок. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.

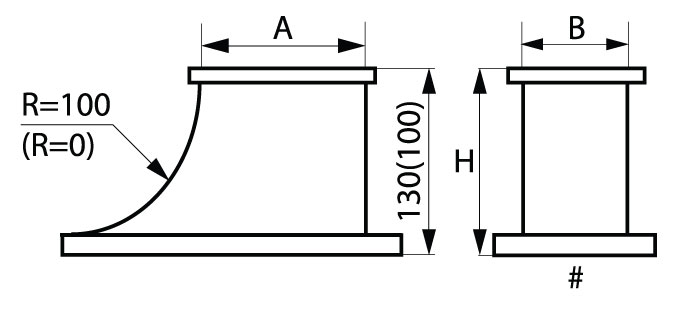

Для установки на прямоугольный воздуховод
Площадь наружной поверхности, м²
Масса, кг
|
Большая сторона, мм |
Меньшая сторона, мм |
|||||||||
|
100 |
150 |
200 |
250 |
300 |
400 |
500 |
800 |
1000 |
1200 |
|
|
150 |
0,155 |
0,176 |
||||||||
|
0,28 |
0,33 |
|||||||||
|
200 |
0,194 |
0,215 |
||||||||
|
0,39 |
0,44 |
|||||||||
|
250 |
0,23 |
0,254 |
||||||||
|
0,50 |
0,60 |
|||||||||
|
300 |
0,210 |
0,25 |
0,27 |
0,29 |
||||||
|
1,88 |
0,72 |
0,66 |
0,72 |
|||||||
|
400 |
0,247 |
0,29 |
0,31 |
0,33 |
0,37 |
|||||
|
3,38 |
0,84 |
0,78 |
0,84 |
0,89 |
||||||
|
500 |
0.326 |
0,37 |
0,5 |
|||||||
|
0,89 |
0,89 |
1,20 |
||||||||
|
600 |
0,38 |
0,45 |
0,5 |
0,534 |
||||||
|
1,20 |
1,39 |
1,32 |
1,67 |
|||||||
|
800 |
0,48 |
0,52 |
0,5 |
0,562 |
0,604 |
0,691 |
||||
|
1,53 |
1,67 |
1,80 |
2,70 |
3,90 |
4,32 |
|||||
|
1000 |
0,6 |
0,675 |
0,763 |
0,847 |
||||||
|
0,70 |
3,10 |
4,30 |
4,70 |
|||||||
|
1200 |
0,754 |
|||||||||
|
3,50 |
||||||||||
|
1400 |
0,911 |
|||||||||
|
4,70 |
||||||||||
ПРИМЕЧАНИЕ
Значение площади поверхности и массы приведено для наиболее применяемых размеров
