ВКПН 100-50

Прямоугольный
канальный вентилятор
(с назад загнутыми лопатками)

ПРЕИМУЩЕСТВА

  • Малое энергопотребление благодаря высокому КПД
  • Высокие показатели по расходу воздуха.
  • Низкий уровень шума. Встроенные термоконтакты.
  • Установка в любом положении.
  • Не требуют обслуживания и надежны в работе.

       Cкачать раздел

ПРИМЕНЕНИЕ


ВКПН применяются в стационарных системах вентиляции, кондиционирования и воздушного отопления. Например: офисы, банки, кафе и столовые, торгово-развлекательные комплексы, складские и логистические центры и другие здания и сооружения.

КОНСТРУКЦИЯ


Корпус вентилятора выполнен из оцинкованной стали, присоединение на шинорейке.
Рабочее колесо вентилятора выполнено с загнутыми назад лопатками правого направления вращения (по часовой стрелке, если смотреть на вентилятор со стороны всасывания).
Электродвигатель с внешним ротором, однофазное (220В) или трехфазное
(380В) подключение.
Шарикоподшипники не требуют обслуживания и позволяют достичь рабочего ресурса 40 000 часов без профилактики.
Для сервисного обслуживания на корпусе предусмотрена технологическая крышка.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ


Вентиляторы ВКП изготавливаются по ТУ 4861-019-15185548-04

УСЛОВИЯ ЭКСПЛУАТАЦИИ


Вентиляторы канальные ВКПН предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20°С и не более максимальной температуры индивидуальной для каждого типоразмера (см. технических характеристики), содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до плюс 40°С (защищенных от воздействия атмосферных осадков).

ГАРАНТИЯ – 36 МЕСЯЦЕВ

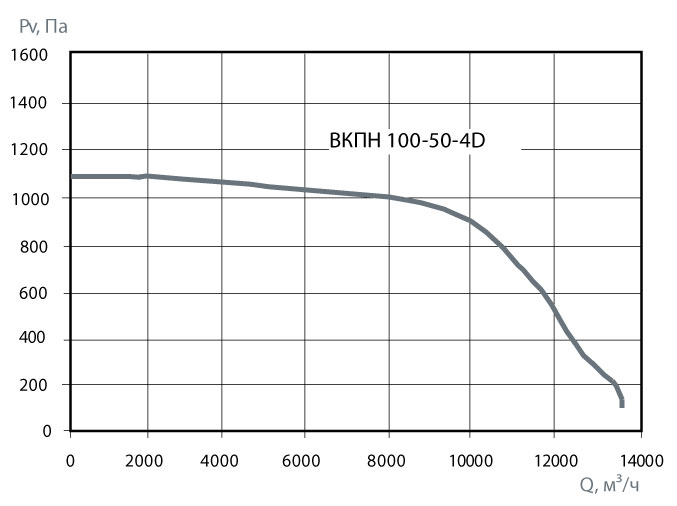

ВКПН 100-50-4D

Напряжение/частота, В/Гц

~400/50

Фазность

3

Потребляемая мощность, Вт

4300

Ток, А

6,8

Максимальный расход воздуха, м3/ч

13700

Частота вращения, об/мин

1400

Максимальная температура перемещаемого воздуха, °С

40

Уровень звукового давления на расст. 3 м, дБ(А)

48,9

Класс защиты двигателя

IP54

Емкость конденсатора, мкФ

-



Тип термозащиты

Термоконтакты

(биметалл)

Масса, кг

94

Регулятор скорости

ATV212HU55N4

Вставки гибкие

ВГ 100-50

Электрическая схема подключения

В






Октавные полосы частот, Гц





Общ.

63

125

250

500

1k

2k

4k

8k

LwA всасывание

дБ(А)

75

71

74

73

73

71

72

67

65

LwA к окружению

дБ(А)

72

58

53

63

62

64

61

57

52

Канальные вентиляторы прямоугольные - ВКПН 100-50
