ВКК 315, 355

Круглый канальный вентилятор

ПРЕИМУЩЕСТВА

Компактная конструкция
Встроенные термоконтакты
Установка в любом положении
Возможность регулировки скорости
Не требует обслуживания и надежны в работе

Типоразмерный ряд

ПРИМЕНЕНИЕ

Вентиляторы канальные круглые (ВКК) применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Они компактны и легко монтируются в любом положении.

КОНСТРУКЦИЯ

Корпус вентилятора выполнен из оцинкованной стали. Рабочие лопатки вентилятора загнуты назад. Используется электродвигатель с внешним ротором.

РЕГУЛИРОВАНИЕ СКОРОСТИ

Скорость вентиляторов можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5-ступенчатого трансформатора.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентиляторы ВКК изготавливаются по ТУ 4861-019-15185548-04

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы канальные ВКК предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20°С и не более максимальной температуры индивидуальной для каждого типоразмера (см. технических характеристики), содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до плюс 40°С (защищенных от воздействия атмосферных осадков).

ГАРАНТИЯ – 18 МЕСЯЦЕВ

	ВКК 315	ВКК 355
Напряжение/частота, В/Гц	~230/50	~230/50
Фазность	1	1
Потребляемая мощность, Вт	225	190
Ток, А	1,05	1
Максимальный расход воздуха, м3/ч	1800	2400
Частота вращения, об/мин	2700	1360
Максимальный температура перемещаемого воздуха, оС	60	50
Уровень звукового давления на расст. 3 м, дБ(А)	35,5	39,6
Класс защиты двигателя	IP44	IP44
Емкость конденсатора, мкФ	8	8
Тип термозащиты	Автоматическая	Автоматическая
Масса, кг	6,9	11,5
Регулятор скорости	Симисторный СРМ2, СРС2	Симисторный СРМ2, СРС2
Электрическая схема подключения	А	А

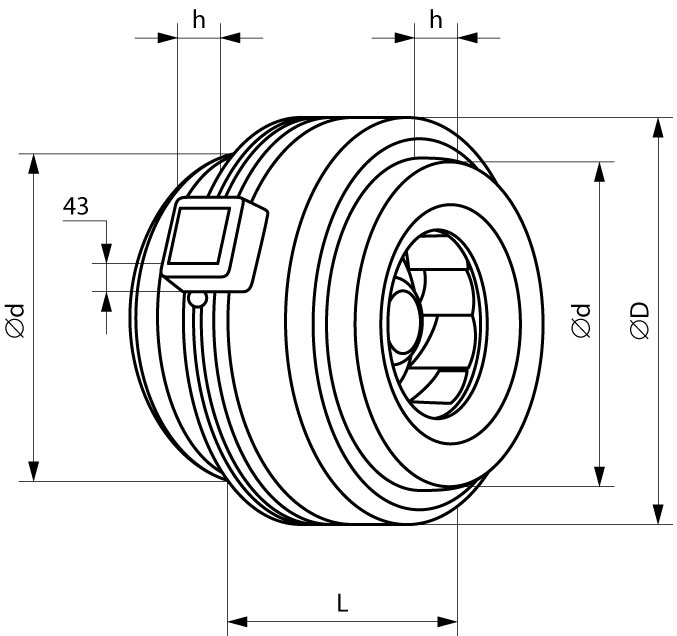

	Ød	ØD	L	h
ВКК-315	315	402	269	25
ВКК-355	355	486	345	30

ВКК-315

		Октавные полосы частот, Гц
		Общ.	63	125	250	500	1k	2k	4k	8k
Lwa всасывание	дБ(А)	77	56	56	59	67	67	72	68	66
Lwa к окружению	дБ(А)	56	41	35	24	34	43	53	48	41
Lwa нагнетание	дБ(А)	77	53	55	58	66	61	73	67	68

ВКК-355

		Октавные полосы частот, Гц
		Общ.	63	125	250	500	1k	2k	4k	8k
Lwa всасывание	дБ(А)	80	56	69	70	75	74	72	70	68
Lwa к выходу	дБ(А)	83	57	69	69	76	77	78	72	66
Lwa к окружению	дБ(А)	60	32	32	39	59	49	48	49	40
Lwa нагнетание	дБ(А)	83	57	69	69	76	77	78	72	66
