- Высокая герметичность и прочность
- Широкий типоразмерный ряд
- Простой монтаж и конструкция
«Утка»
Прямоугольные фасонные элементы
Типоразмерный ряд

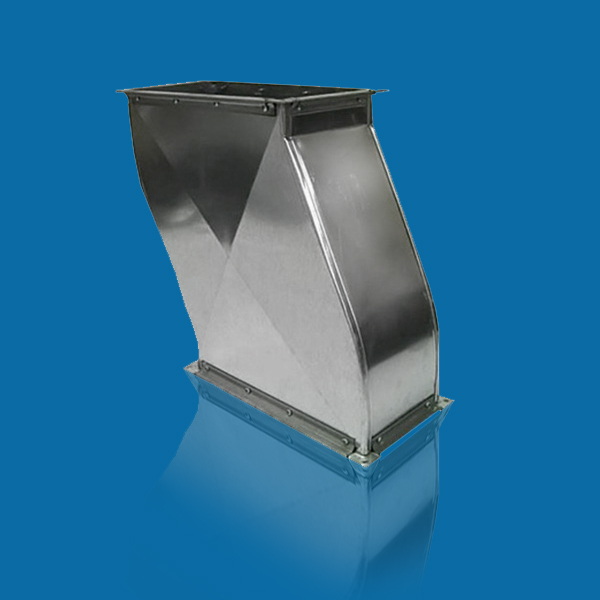

Фасонный элемент «Утка» представляет собой переходную фасонную часть, предназначенную для соединения двух воздухопроводов, расположенных на разных уровнях по высоте.
ПРИМЕНЕНИЕ
Фасонный элемент «Утка» применяется для изменения уровня воздуховодов, который может потребоваться для обхода балок, выступов и различных препятствий на пути вентиляционной системы.
КОНСТРУКЦИЯ
Фасонный элемент «Утка» представляет собой прямой участок с определенным углом смещения. По периметру стыков фасонного элемента «Утка» устанавливаются соединительные рейки.

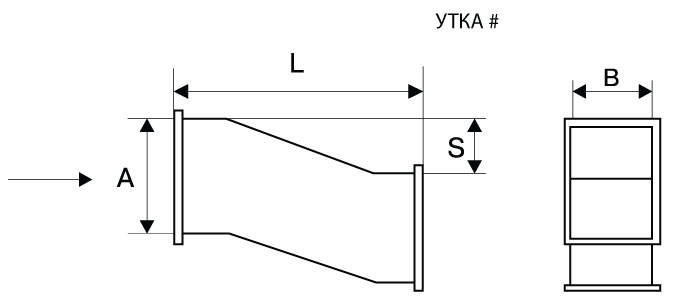

Рекомендуемые размеры S и L в зависимости от размеров сторон А и В
|
S |
До 200 |
250-300 |
350-400 |
500-600 |
700-800 |
|
А, В |
L |
||||
|
100-400 |
400 |
500 |
600 |
800 |
900 |
|
500-600 |
500 |
600 |
700 |
900 |
1000 |
|
700-800 |
600 |
700 |
800 |
1000 |
1100 |
|
1000-1200 |
800 |
900 |
1000 |
1100 |
1200 |
|
1400-2000 |
1000 |
1100 |
1100 |
1200 |
1500 |
Масса, кг
|
Толщина, мм |
А, мм |
В, мм |
||||||||||
|
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
||
|
0,45 |
150 |
2,00 |
2,40 |
|
|
|
|
|
|
|
|
|
|
200 |
2,40 |
2,76 |
3,15 |
|
|
|
|
|
|
|
|
|
|
250 |
2,76 |
3,15 |
4,68 |
4,25 |
|
|
|
|
|
|
|
|
|
0,6 |
300 |
3,15 |
3,50 |
4,25 |
4,68 |
4,70 |
|
|
|
|
|
|
|
400 |
4,25 |
4,68 |
4,70 |
6,00 |
6,90 |
7,90 |
|
|
|
|
|
|
|
500 |
|
6,00 |
6,90 |
7,60 |
7,90 |
8,90 |
13,10 |
|
|
|
|
|
|
600 |
|
7,060 |
7,90 |
8,20 |
8,90 |
13,10 |
14,40 |
15,70 |
|
|
|
|
|
800 |
|
|
13,10 |
13,80 |
14,40 |
15,70 |
17,00 |
32,10 |
36,70 |
|
|
|
|
0,9 |
1000 |
|
|
|
28,70 |
29,80 |
32,10 |
34,40 |
36,70 |
42,00 |
50,40 |
|
|
1200 |
|
|
|
|
34,40 |
36,70 |
42,90 |
42,00 |
50,40 |
60,50 |
66,00 |
|
|
1400 |
|
|
|
|
|
42,00 |
52,30 |
50,40 |
60,50 |
66,00 |
71,60 |
|
|
1600 |
|
|
|
|
|
54,00 |
57,80 |
60,05 |
66,00 |
71,60 |
77,00 |
|
|
1800 |
|
|
|
|
|
|
63,30 |
66,00 |
71,60 |
77,00 |
82,60 |
|
|
2000 |
|
|
|
|
|
|
74,50 |
71,60 |
77,00 |
82,60 |
88,00 |
|
