Тройник
Прямоугольные фасонные элементы
Типоразмерный ряд

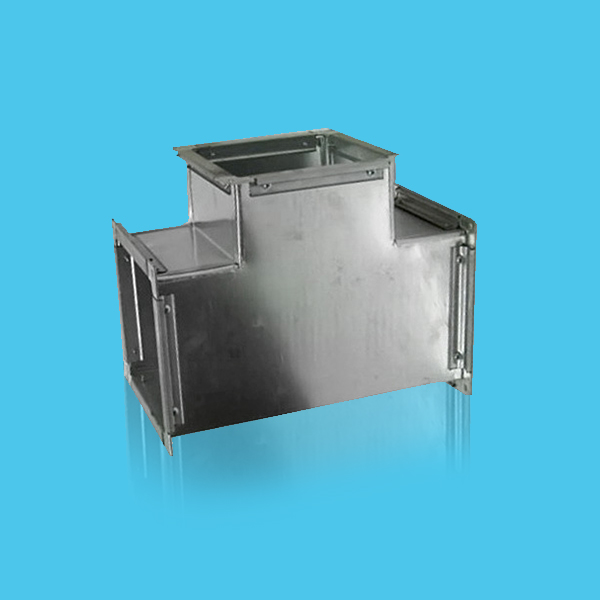

Тройник элемент системы вентиляции, предназначенный для создания ответвлений от основного трубопровода в системах вентиляции.
ПРИМЕНЕНИЕ
Тройники применяются для разветвления участка сети вентиляционной системы, как в горизонтальном, так и в вертикальном направлении.
КОНСТРУКЦИЯ
Тройник представляет собой прямой участок воздуховода с врезанной в него врезкой. Врезка в тройнике устанавливается под углом 90 градусов.
Площадь наружной поверхности, м²
Масса, кг
|
Толщина, мм |
Сторона A, мм |
Сторона B, мм |
||||||||
|
150 |
200 |
250 |
300 |
400 |
500 |
600 |
800 |
1000 |
||
|
0,45 |
150 |
1,61 |
|
|
|
|
|
|
|
|
|
6,66 |
|
|
|
|
|
|
|
|
||
|
200 |
2,21 |
2,44 |
|
|
|
|
|
|
|
|
|
9,14 |
10,07 |
|
|
|
|
|
|
|
||
|
250 |
2,89 |
3,15 |
3,41 |
|
|
|
|
|
|
|
|
11,93 |
13,01 |
14,09 |
|
|
|
|
|
|
||
|
0,6 |
300 |
3,64 |
3,94 |
4,24 |
4,54 |
|
|
|
|
|
|
15,02 |
16,26 |
17,50 |
18,74 |
|
|
|
|
|
||
|
400 |
5,51 |
5,85 |
6,19 |
5,56 |
7,24 |
|
|
|
|
|
|
22,77 |
24,16 |
25,55 |
27,10 |
29,89 |
|
|
|
|
||
|
500 |
7,76 |
8,14 |
8,55 |
8,96 |
9,75 |
10,54 |
|
|
|
|
|
32,06 |
33,61 |
35,31 |
37,02 |
40,27 |
43,52 |
|
|
|
||
|
600 |
10,39 |
10,84 |
11,29 |
11,74 |
12,64 |
13,54 |
14,44 |
|
|
|
|
59,21 |
61,77 |
64,34 |
66,90 |
72,03 |
77,16 |
82,29 |
|
|
||
|
800 |
|
17,44 |
18,00 |
18,56 |
19,65 |
20,74 |
21,86 |
24,15 |
|
|
|
|
99,39 |
102,60 |
105,81 |
112,01 |
118,20 |
124,64 |
137,66 |
|
||
|
0,6 |
1000 |
|
|
26,29 |
29,96 |
28,35 |
29,66 |
30,94 |
|
|
|
|
|
149,84 |
153,69 |
161,60 |
169,08 |
176,34 |
|
|
||
|
0,9 |
|
|
|
|
|
|
|
33,53 |
36,15 |
|
|
|
|
|
|
|
|
|
191,09 |
206,06 |
||
ПРИМЕЧАНИЕ
Значение площади поверхности и массы приведено для наиболее применяемых размеров
По умолчанию R =100мм
Значение длины рассчитывается индивидуально L = А₁ + 200мм
