- Пластмассовый корпус на DIN-рейку
- Плавное регулирование скоростью вращения
- Управление внешним сигналом 0-10 В
СРМ 2,5щ и СРМ 5щ
Симисторные регуляторы скорости
Типоразмерный ряд
ПРИМЕНЕНИЕ
Симисторный регулятор скорости для установки в щиты управления. Плавное регулирование ведется от 100 до 220 В. Работа регулятора основана на изменении выходного напряжения с помощью симистора.
Возможно управление от внешнего сигнала 0-10 В. Применяется в системах вентиляции для регулирования скорости вращения канальных вентиляторов.
Режимы работы
Возможны два режима управления вентилятором:
локальный — вентилятор управляется с лицевой панели регулятора, устанавливается при изготовлении
дистанционный — управление числом оборотов вентилятора подаваемым внешним напряжением
0-10 В или переменным резистором 4,7 - 10 кОм. Недопустимо одновременное подключение сопротивления и сигнала 0-10 В.

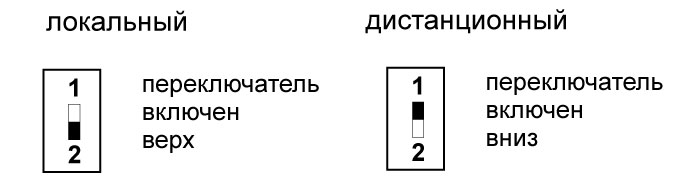

Задание необходимого режима работы производится переключателем на лицевой панели регулятора:
- Напряжение питания: 220 В ± 15%
- Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В
- Рабочая температура: от 0 до 40 °С Класс защиты: IP20
- Монтаж: на DIN-рейку
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм2
- Усилие затяжки: 0,3 Н∗м
- Для внешнего сигнала 0-10 В: 0 В - 100 В питания, сигнал 10 В - питание 220 В
|
Входы СРМ2,5щ: 1, 2 — питание 220 В, контакт 2 нейтраль 5, 6, 7 и 8 — переменный резистор или сигнал 0-10 В контакт 7 земля |
Выходы СРМ2,5щ: 3, 4 — выходное напряжение, контакт 3 нейтраль |
|
Входы СРМ5щ: 4, 5 — питание 220 В, контакт 5 нейтраль 14, 15, 16 и 17 — переменный резистор или сигнал 0-10 В контакт 16 земля |
Выходы СРМ5щ: 6, 7 — выходное напряжение, контакт 6 нейтраль |
|
Наименование регулятора |
Максимальный рабочий ток, А |
Габаритные размеры, мм |
Вес, кг |
|
СРМ2,5щ |
2,5 |
35х90х58 |
0,16 |
|
СРМ5щ |
5 |
71х80х67 |
0,2 |
Схема подключения СРМ2,5щ, локальный режим работы
Q1 - автоматический выключатель iK60 2П 4A C М1 - двигатель вентилятора на 220 В
А1 - регулятор скорости СРМ2,5щ
Режим работы локальный, переключатель в положении 1, управление от ручки на лицевой панели
Схема подключения СРМ2,5щ, дистанционный режим работы
Q1 - автоматический выключатель iK60 2П 4A C М1 - двигатель вентилятора на 220 В
А1 - регулятор скорости СРМ2,5щ
Режим работы дистанционный, переключатель в положении 2, управление от внешнего резистора 4,7 - 10 кОм или от сигнала 0-10 В.

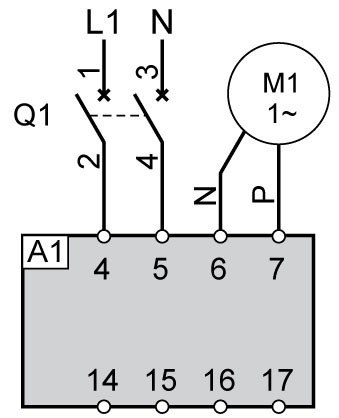

Схема подключения СРМ5щ, локальный режим работы
Q1 - автоматический выключатель iK60 2П 6A C; М1 - двигатель вентилятора на 220 В;
А1 - регулятор скорости СРМ5щ.
Режим работы локальный, переключатель в положении 1, управление от ручки СКОРОСТЬ.

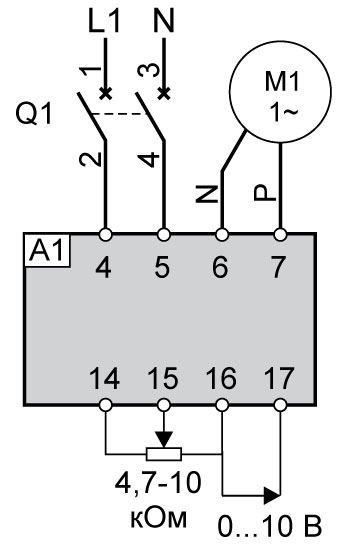

Схема подключения СРМ5щ, дистанционный режим работы
А1 - регулятор скорости СРМ5щ.
Режим работы дистанционный, переключатель в положении 2, управление от внешнего резистора 4,7 - 10 кОм или от сигнала 0-10 В
