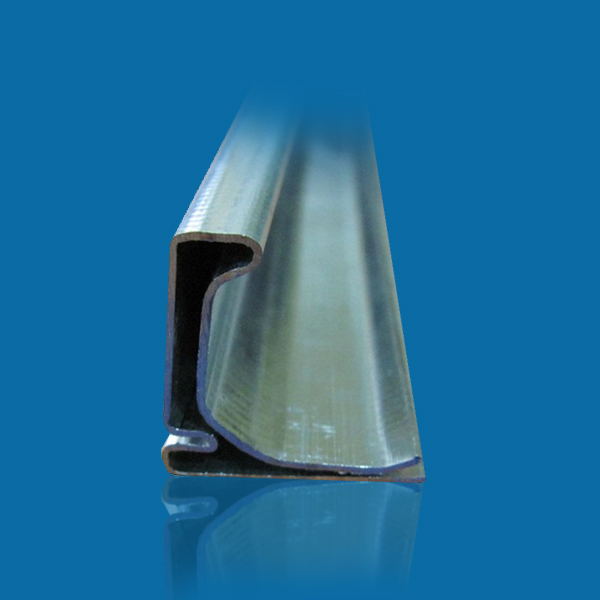

Шина 20-А

Шина 20-А

ПРЕИМУЩЕСТВА

  • Соединение без сварки и сверления
  • Возможность регулирования вертикальных размеров
  • Четкий профиль
  • Высокая герметичность соединения

       Cкачать раздел

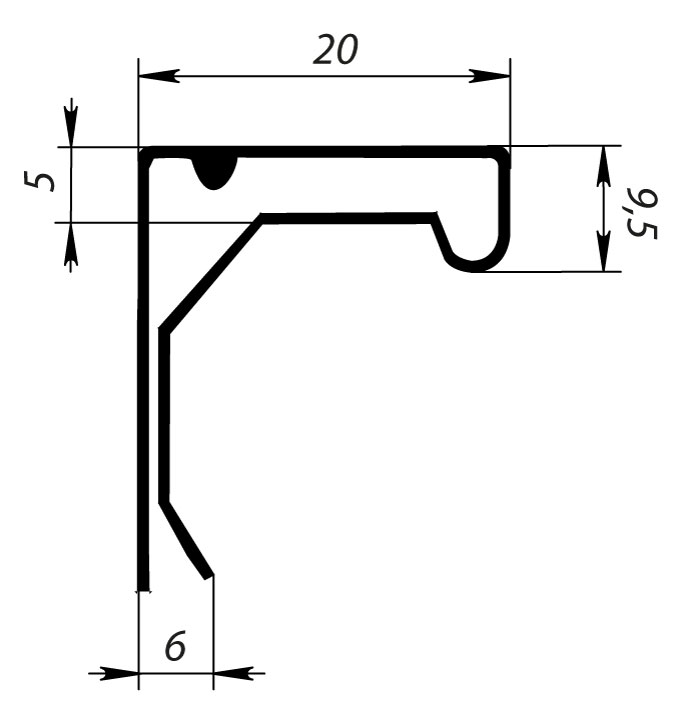

Типоразмерный ряд

ОПИСАНИЕ


Шина типа  20-А используются для изготовления фланцев на сетевых элементах прямоугольного сечения(воздуховоды, вентиляторы, фильтры и тд.).
Шина служит надежным соединением при монтаже систем вентиляции и кондиционирования.
Соединение с таким крепежом получается прочным и герметичным, дополнительные ребра жесткости делают систему еще более надежной.

НАЗНАЧЕНИЕ


Шина монтажная предназначена для изготовления фланцев по системе «шина-рейка» воздуховодов прямоугольного сечения. Фланец необходим для соединения воздуховодов между собой.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ


Шина 20-А применяется на сечениях воздуховодов полупериметром менее 1000 мм. Перед сборкой системы вентиляции по периметру каждой рамки устанавливается уплотнительная лента с клейким слоем с одной стороны. Если система вентиляции не предусматривает в последующем ее разборку, возможно в место стыка рамок вместо уплотнительной ленты нанесение слоя герметика.

ВАЖНАЯ ИНФОРМАЦИЯ


Не рекомендуется применять герметики, имеющие в своем составе уксусную кислоту



Наименование

Толщина металла, мм

Материал

Стандартный размер, мм

Масса, кг/шт.

Упаковка, шт.

Шина 20 -А

0,5 ; 0,7

Сталь оцинкованная

L= 3000

1,131 ; 1,583

1500


Шинорейки - Шина 20-А

ОПИСАНИЕШина типа  20-А используются для изготовления фланцев на сетевых элементах прямоугольного сечения(воздуховоды, вентиляторы, фильтры и тд.).Шина служит надежным соединением при монтаже систем вентиляции и кондиционирования.Соединение с таким крепежом получается прочным и герметичным, дополнительные ребра жесткости делают систему еще более надежной.НАЗНАЧЕНИЕШина монтажная предназначена для изготовления фланцев по системе «шина-рейка» воздуховодов прямоугольного сечения. Фланец необходим для соединения воздуховодов между собой.РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮШина 20-А применяется на сечениях воздуховодов полупериметром менее 1000 мм. Перед сборкой системы вентиляции по периметру каждой рамки устанавливается уплотнительная лента с клейким слоем с одной стороны. Если система вентиляции не предусматривает в последующем ее разборку, возможно в место стыка рамок вместо уплотнительной ленты нанесение слоя герметика.ВАЖНАЯ ИНФОРМАЦИЯНе рекомендуется применять герметики, имеющие в своем составе уксусную кислоту
