Шина 30-В

Шина 30-В

ПРЕИМУЩЕСТВА

  • Соединение без сварки и сверления
  • Возможность регулирования вертикальных размеров
  • Четкий профиль
  • Высокая герметичность соединения
  • Облегченная конструкция

       Cкачать раздел

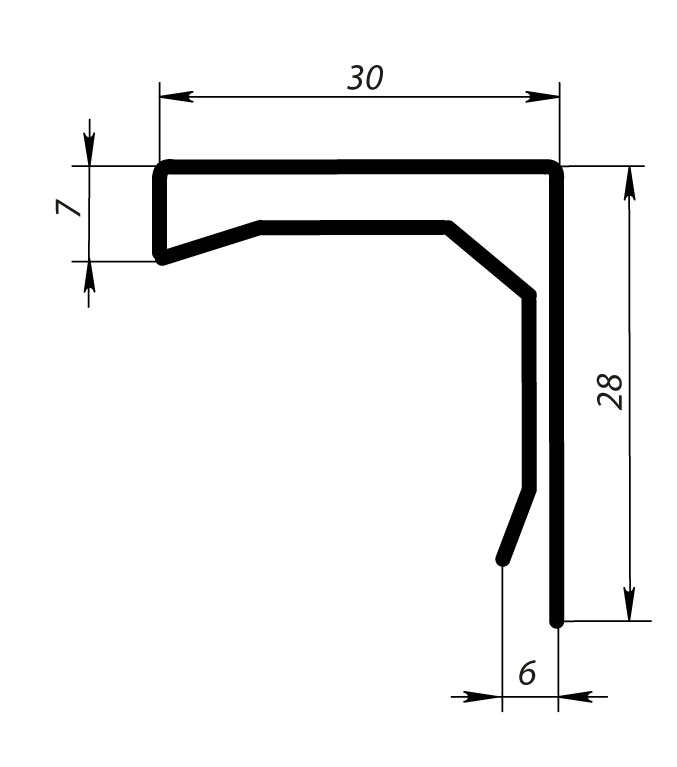

Типоразмерный ряд

ОПИСАНИЕ


Шина типа  30-В используются для изготовления фланцев на сетевых элементах прямоугольного сечения (воздуховоды, вентиляторы, фильтры и тд.).
Шина служит надежным соединением при монтаже систем вентиляции и кондиционирования.
Соединение с таким крепежом получается прочным и герметичным.

НАЗНАЧЕНИЕ


Шина монтажная предназначена для изготовления фланцев по системе «шина-рейка» воздуховодов прямоугольного сечения. Фланец необходим для соединения воздуховодов между собой.

РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ


Шина 30-В применяется на сечениях воздуховодов полупериметром свыше 1000 мм. Перед сборкой системы вентиляции по периметру каждой рамки устанавливается уплотнительная лента с клейким слоем с одной стороны. Если система вентиляции не предусматривает в последующем ее разборку, возможно в место стыка рамок вместо уплотнительной ленты нанесение слоя герметика.

ВАЖНАЯ ИНФОРМАЦИЯ


Не рекомендуется применять герметики, имеющие в своем составе уксусную кислоту

Наименование

Толщина металла, мм

Материал

Стандартный размер, мм

Масса, кг/шт.

Упаковка, шт.

Шина 30-В

0,7

Сталь оцинкованная

L= 3000

1,779

1200


Шинорейки - Шина 30-В

ОПИСАНИЕШина типа  30-В используются для изготовления фланцев на сетевых элементах прямоугольного сечения (воздуховоды, вентиляторы, фильтры и тд.).Шина служит надежным соединением при монтаже систем вентиляции и кондиционирования.Соединение с таким крепежом получается прочным и герметичным.НАЗНАЧЕНИЕШина монтажная предназначена для изготовления фланцев по системе «шина-рейка» воздуховодов прямоугольного сечения. Фланец необходим для соединения воздуховодов между собой.РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮШина 30-В применяется на сечениях воздуховодов полупериметром свыше 1000 мм. Перед сборкой системы вентиляции по периметру каждой рамки устанавливается уплотнительная лента с клейким слоем с одной стороны. Если система вентиляции не предусматривает в последующем ее разборку, возможно в место стыка рамок вместо уплотнительной ленты нанесение слоя герметика.ВАЖНАЯ ИНФОРМАЦИЯНе рекомендуется применять герметики, имеющие в своем составе уксусную кислоту
