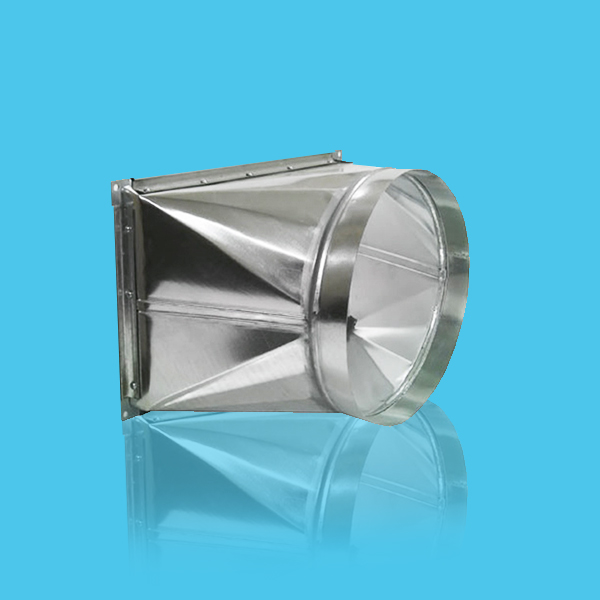

Переход #/ø

Прямоугольные фасонные элементы

  • Высокая герметичность и прочность
  • Простой монтаж
  • Большая пропускная способность
  • Широкий типоразмерный ряд



Типоразмерный ряд


Переходы имеют большую пропускную способностью, а также плотно прилегают к поверхности. Эти свойства позволяют сэкономить полезный объём помещения. Использование переходов позволяет уменьшить размер вентиляционных каналов при проектировании.

ПРИМЕНЕНИЕ


Переходы предназначены для соединения двух вентиляционных каналов различного сечения и формы в единую воздушную магистраль.

КОНСТРУКЦИЯ

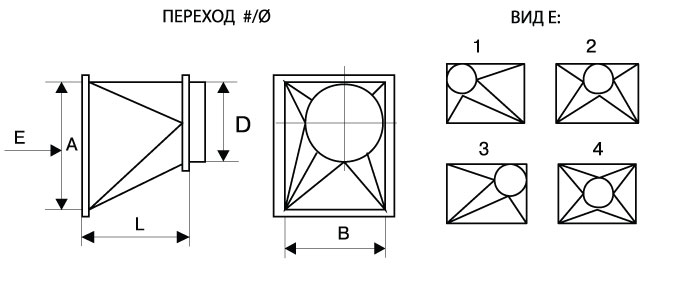

Переходы с прямоугольного на прямоугольное сечение применяются там, где нужно совместить два воздуховода с разными периметрами. По периметру стыков установлены соединительные рейки. Переходы с круглого сечения на прямоугольное помогают объединить в одну систему воздуховоды с разными формами сечения. Со стороны круглого сечения соединение под ниппель. Переходы изготавливают в разных исполнениях. Переходы используют и для монтажа решеток в систему.



Толщина, мм

Большая сторона, мм

Меньшая сторона, мм

100

150

200

250

300

400

500

600

800

1000

1200

0,45

150

200

250

0,6

300

L=300

400

500

600

800

0,6/0,9

1000

0,9

1200

1400

L=500

1600

1800

2000

ПРИМЕЧАНИЕ


L = 300мм, если периметр перехода составляет до 2600мм
L = 500мм, если периметр перехода составляет более 2600мм
