ПД

Поддон (для вентиляторов ВКР)

ПРЕИМУЩЕСТВА

  • Удобство монтажа.
  • Легкая и удобная конструкция.

       Cкачать раздел

Типоразмерный ряд

ПРИМЕНЕНИЕ


Поддон (ПД) предназначен для сбора и удаления конденсата, образуемого на границе влажного воздуха, уходящего из помещения и холодных металлических частей вентилятора и монтажного стакана.

КОНСТРУКЦИЯ


Крепление поддона (ПД) осуществляется четырьмя болтами в нижней части стакана. В помещениях с высокой влажностью необходимо предусматривать отвод конденсата из поддона, для чего в днище поддона предусмотрен штуцер.

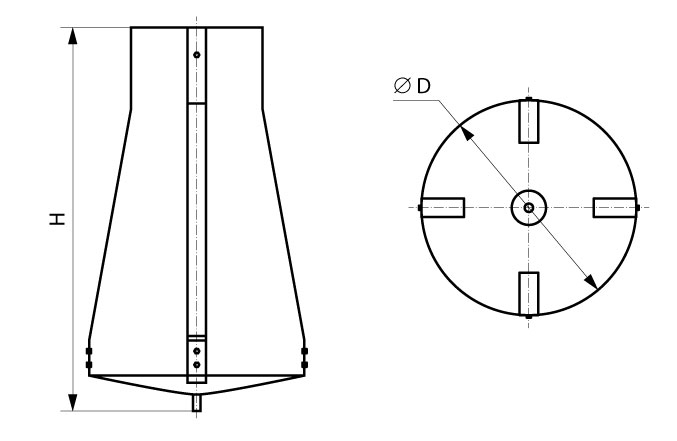

Обозначение

Применяемость для вентиляторов

D, мм

H, мм

Масса, кг

ПД-00

ВКР-3,15

620

1125

6,9

ПД-01

ВКР-4,0, ВКР-5,0, ВКР-6,3

940

1153

11,6

ПД-02

ВКР-8,0

1240

1180

17,8

ПД-03

ВКР-10,0

1440

1197

22,8

ПД-04

ВКР-12,5

1640

1215

28,5



Поддон - ПД

ПРИМЕНЕНИЕПоддон (ПД) предназначен для сбора и удаления конденсата, образуемого на границе влажного воздуха, уходящего из помещения и холодных металлических частей вентилятора и монтажного стакана.КОНСТРУКЦИЯКрепление поддона (ПД) осуществляется четырьмя болтами в нижней части стакана. В помещениях с высокой влажностью необходимо предусматривать отвод конденсата из поддона, для чего в днище поддона предусмотрен штуцер.

Поддон - ПД
