НВК

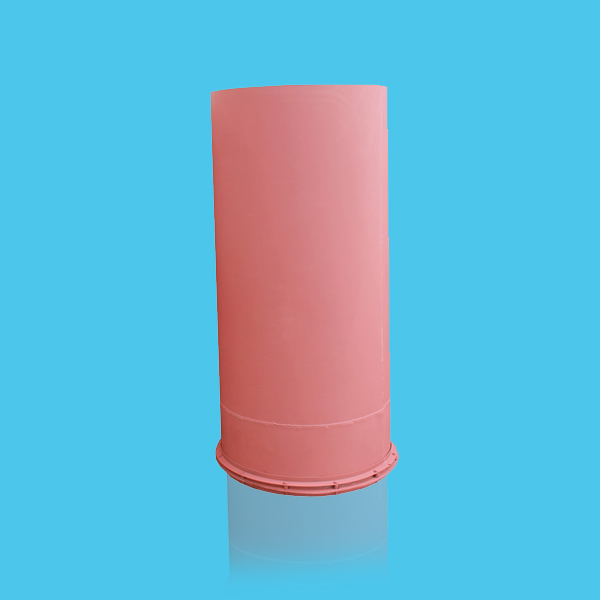

Насадок НВК

ПРЕИМУЩЕСТВА

  • Устойчивость к атмосферным воздействиям
  • Водоотводящее кольцо
  • Фланцевое соединение

       Cкачать раздел

Типоразмерный ряд

ПРИМЕНЕНИЕ

Насадок НВК предназначен для установки на выхлопных участках воздуховодов вентиляционных систем с целью сбора и удаления атмосферных осадков и предотвращения попадания их в вентиляторы и в вентиляционную систему.
Установка насадка на вытяжную шахту воздуховода выполняется с помощью фланцевого соединения.

Структура обозначения насадок НВК в документации


  1. НВК – насадок НВК с водоотводящим кольцом
  2. 280 - типоразмер

Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

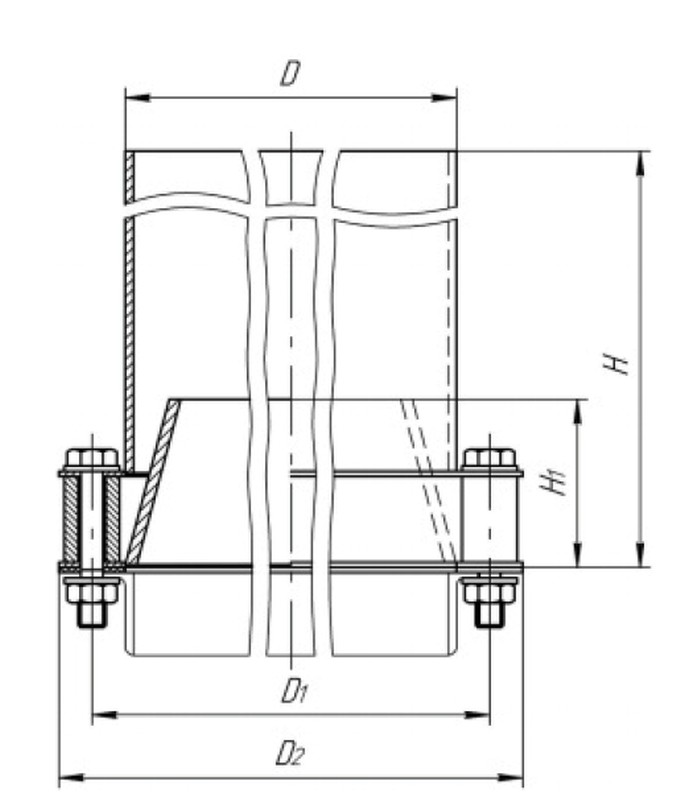

Обозначение

D,мм

D1,мм

D2,мм

H,мм

H1,мм

Масса,кг

НВК 280

280

310

330

1000

20

13,00

НВК 315

315

348

365

1100

17,00

НВК 355

355

385

405

1100

19,00

НВК 400

400

435

450

1200

20,00

НВК 450

450

480

500

1300

27,00

НВК 500

500

535

550

1400

32,00

НВК 560

560

590

610

1400

35,00

НВК 630

630

630

680

1500

42,00

НВК 710

710

740

760

1600

30

50,00

НВК 800

800

830

864

1700

62,00

НВК 900

900

940

964

1800

73,00

НВК 1000

1000

1040

1064

2000

89,00

НВК 1120

1120

1165

1192

2300

114,00

НВК 1250

1290

1290

2500

2500

136,00



Насадок НВК - НВК

ПРИМЕНЕНИЕ Насадок НВК предназначен для установки на выхлопных участках воздуховодов вентиляционных систем с целью сбора и удаления атмосферных осадков и предотвращения попадания их в вентиляторы и в вентиляционную систему.  Установка насадка на вытяжную шахту воздуховода выполняется с помощью фланцевого соединения. Структура обозначения насадок НВК в документации НВК – насадок НВК с водоотводящим кольцом 280 - типоразмер Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.
