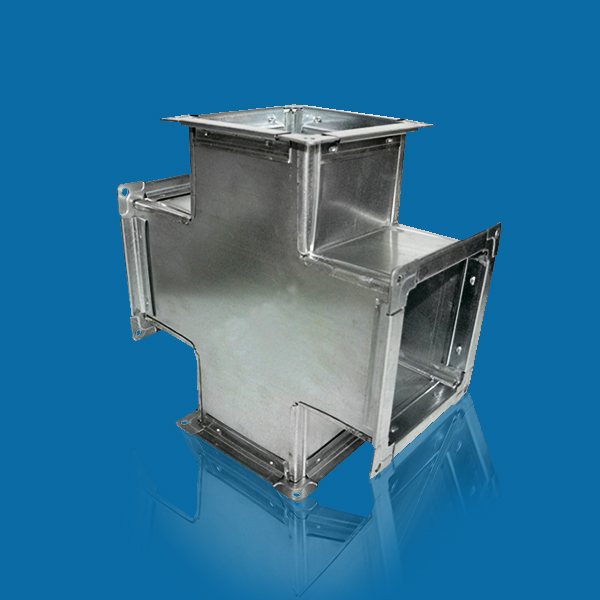

Прямоугольная крестовина для вентиляции

Высокая герметичность и прочность
Широкий типоразмерный ряд
Простой монтаж и конструкция

Типоразмерный ряд

Крестовина

Крестовина для воздуховодов не только соединяет друг с другом разные воздуховоды, но и является так называемым «перекрестком» для воздушного потока и равномерно его распределяя.

ПРИМЕНЕНИЕ

Крестовины предназначены для соединения четырех воздуховодов одновременно. При монтаже систем вентиляции зданий воздуховоды должны монтироваться в разных направлениях, чтобы обеспечить правильный поток свежего воздуха.

КОНСТРУКЦИЯ

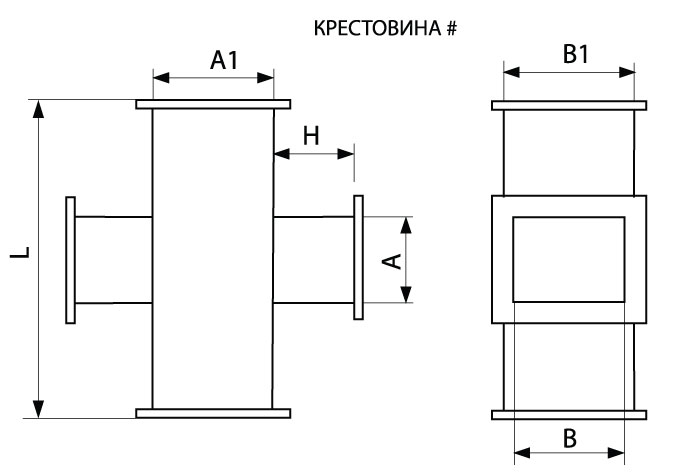

Крестовина представляет собой прямой участок воздуховода и врезанные в него с боку соосно врезки, количество врезок и сечение может быть различным.

t, мм	А₁, мм	В₁, мм	*А, мм**	*В, мм**	*L, мм**	Площадь поверхности, м2	*Н, мм**
0,45	150	150	150	150	350	0,29	100
0,45	250	250	150	150	350	0,43	100
0,6	400	400	150	150	350	0,64	100
	500	500	150	150	350	0,78	100
	600	600	150	150	350	0,92	100
	800	800	150	150	350	1,2	100
0,6 / 0,9	1000	1000	150	150	350	1,48	100
0,9	1200	1200	150	150	350	1,76	100
0,9	1600	1600	150	150	350	2,32	100

ПРИМЕЧАНИЕ

Длина (L*), высота (Н*) и параметры врезки (А* и В*) могут отличаться от указанных в таблице и рассчитываться индивидуально.
