КОЗК-1

Клапаны огнезадерживащие
(круглого сечения)

ПРЕИМУЩЕСТВА

  • Оцинкованный корпус
  • Повышенная надежность при пожаре за счет применения специального огнестойкого материала
  • Предел огнестойкости HO-EI 60, НЗ-EI 90
  • Дополнительный защитный кожух привода
  • Новый уплотнительный материал заслонки привода.
  • Низкое аэродинамическое сопротивление
  • Минимальный вылет заслонки за корпус клапана
  • КОЗК НО комплектуются ТРУ

       Cкачать раздел

Типоразмерный ряд

ОБЩИЕ СВЕДЕНИЯ


Клапан сертифицирован в установленном законодательством порядке.
Сертификат соответствия требованиям технического регламента: № С-RU.ПБ58.В.01732

ПРЕДЕЛ ОГНЕСТОЙКОСТИ КЛАПАНА КОЗК-1


в режиме нормально открытого (огнезадерживающего) клапана - EI 60
в режиме нормально закрытого (дымового) клапана- EI 90

Противопожарный клапан КОЗК-1 по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 7.13130.2013.
Нормально открытые (НО) клапаны КОЗК предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения.
Нормально закрытые (НЗ) клапаны КОЗК предназначены для систем механической приточно-вытяжной противодымной- ной вентиляции (в том числе компенсирующей подачи воздуха), а также могут применятся в качестве дымовых клапанов в системах дымоудаления с механическим побуждением.
Вид климатического исполнения и категория размещения У3 по ГОСТ 15150. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан КОЗК имеют круглое сечение. Клапаны КОЗК устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
КОЗК-1 работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.
Клапаны КОЗК изготавливаются только в ниппельном исполнении.
Конструкция клапана КОЗК-1 представляет собой корпус, выполненный из оцинкованной стали, в который вставлена заслонка из огнеупорного материала. Заслонка переводится в рабочее положение приводом установленном снаружи клапана.
Клапан комплектуется следующими типами приводов: КОЗК (НО) электромеханический L-BLF, L-BF
КОЗК (НЗ) электромеханический реверсивный L-BLE КОЗК (НО) электромагнитный (ЭМ)
Клапаны КОЗК-1 (НО) комплектуются ТРУ на 72 °С (терморазмыкающие устройство)

ПРИМЕЧАНИЕ


Потеря давления на клапанах КОЗК ø100 мм, ø125 мм, ø140 мм, ø160 мм относительно велики, потому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром 200 мм.

Структура обозначения клапанов КОЗК при заказе и в документации



  1. Клапан противопожарный огнезадерживающий;
  2. Круглого сечения;
  3. Предел огнестойкости: 1 - 60 минут;
  4. НО – нормально открытый; НЗ – нормально закрытый;
  5. К – канальный; С – стеновой;
  6. Типоразмер, мм;
  7. L-BF - электромеханический с возвратной пружиной; ЭМ - электромагнитный привод;
  8. Напряжение питания 220 В; 24 В;
  9. Материал клапана: оц - оцинкованная сталь;
  10. Расположение привода: СН - снаружи клапана; ВН - внутри клапана;

Примеры заказа:


КОЗК-1 (НО)-К- 355 - L-BLF (220) - оц - СН - клапан КОЗК-1 с пределом огнестойкости 60 минут, нормально открытый, размер внутреннего сечения ø 355 мм с реверсивным приводом 220 В.


Вылет заслонки за корпус клапана круглого сечения с электромеханическим приводом, мм.


D, мм

100

125

160

200

250

315

355

400

450

500

560

630

710

800

900

1000

C1

0

0

0

0

0

12

32

34

59

84

114

104

144

189

239

289

C2

0

0

0

0

0

0

0

0

0

0

19

54

94

139

189

239


В таблице представлены значения вылета заслонки за корпус клапана КОЗК-1 круглого сечения на ниппельном соединении.

Масса клапанов КОЗК-1 круглого сечения с электромеханическим приводом, кг


D, мм

100

125

160

200

250

315

355

400

450

500

560

630

710

800

900

1000

М, кг

3,49

3,78

4,24

4,77

5,69

6,78

7,58

9,44

10,70

14,40

16,30

22,00

25,10

28,80

33,20

37,90

Типоразмерный ряд и значения площади проходного сечения клапана КОЗК-1, м2


D, мм

100

125

160

200

250

315

355

400

450

500

560

630

710

800

900

1000

F, м2

0,006

0,010

0,013

0,017

0,044

0,071

0,091

0,120

0,150

0,19

0,23

0,30

0,38

0,48

0,58

0,68



Схема конструкции КОЗК-1 с электромеханическим приводом



Минимальный диаметр клапана с электромеханическим приводом ø100 мм.
Максимальный диаметр клапана ø1000 мм.

Типоразмер

A, мм

B, мм

C, мм

D, мм

D1, мм

H, мм

H1, мм

L, мм

Масса, кг

100

350

115

89

99

156

214,0

160,5

35

3,49

125

350

115

114

124

181

239,0

173,0

35

3,78

160

350

115

149

159

216

274,0

190,5

35

4,24

200

350

115

189

199

256

314,0

210,5

35

4,77

250

375

140

239

249

306

364,0

235,5

35

5,69

315

375

140

304

314

355

429,0

268,0

35

6,78

355

375

140

344

354

380

469,0

288,0

35

7,58

400

415

160

389

399

407

514,0

310,5

55

9,44

450

415

160

439

449

457

564,0

335,5

55

10,7

500

415

160

488

499

507

614,0

360,5

55

14,4

560

415

160

548

559

567

674,0

390,5

55

16,3

630

460

205

618

629

694

772,5

425,5

55

22,0

710

460

205

698

709

774

852,5

465,5

55

25,1

800

460

205

788

799

864

942,5

510,5

55

28,8

900

460

205

888

899

964

1 042,5

560,5

55

33,2

1000

460

205

988

999

1064

1 142,5

610,5

55

37,9

Схема конструкции КОЗК-1 с электромагнитным приводом




Минимальный диаметр клапана с электромагнитным приводом ø200 мм
Максимальный диаметр клапана ø1000 мм


Примечание


Потеря давления на клапанах КОЗК ø100 мм, ø125 мм, ø140 мм, ø160 мм относительно велики, потому их применение должно иметь технико-экономическое обоснование. В большинстве случаев рекомендуется применять клапаны минимальным диаметром 200 мм.
Примеры схем установки нормально открытых клапанов

За пределами перекрытия

Условные обозначения
А – обслуживаемое (более пожароопасное) помещение;
Б – смежное помещение
1– строительная конструкция с нормируемым пределом огнестойкости;
2 – корпус клапана;
3 – воздуховод;
4 – ось заслонки;
5 – наружная огнезащита;
6 – отрезок воздуховода, который крепится к клапану до установки в проем;
7 – уголок, ограничивающий часть поверхности корпуса клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой (при установке клапана за пределами конструкции);
8 – защитный кожух.

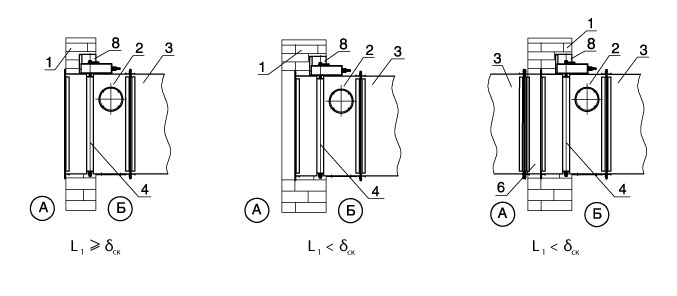

В вертикальных конструкциях




L1 – длина корпуса клапана от фланца до края защитного кожуха или ограничительного уголка, мм (данная часть клапана устанавливается в строительной конструкции или в наружной огнезащите);
δск – толщина строительной конструкции (противопожарной преграды), мм.

В перекрытии


Условные обозначения
А – обслуживаемое (более пожароопасное) помещение;
Б – смежное помещение
1 – строительная конструкция с нормируемым пределом огнестойкости;
2 – корпус клапана;
3 – воздуховод;
4 – ось заслонки;
5 – наружная огнезащита;
6 – отрезок воздуховода, который крепится к клапану до
установки в проем;
7 – уголок, ограничивающий часть поверхности корпуса клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой (при установке клапана за пределами конструкции);
8 – защитный кожух

За пределами конструкции





Внимание


При установке нормально открытых (огнезадерживающих) клапанов за пределами стен (перекрытий) наружная огнезащита должна наноситься до края кожуха, защищающего привод клапана, или ограничительного уголка, и в соответствии с нормативными требованиями должна обеспечивать предел огнестойкости не менее требуемого предела огнестойкости преграды.
В соответствии с нормативными требованиями и записью в сертификатах клапаны могут устанавливаться со стороны помещения А.

В этих случаях схемы установки клапанов изображаются «зеркально» относительно строительной конструкции, то есть привод должен находиться со стороны помещения А.




Электромеханический привод


Характеристика

Реверсивный привод

Электромеханический привод

L-BLE 24/230

L-BE 24/230

L-BLF-(T) 24/230

L-BF-(T) 24/230

Номинальное напряжение

50 Гц 24/230В

Диапазон номинального напряжения

21,6...28,8 В/ 198...264 В

Расчетная мощность

7 В•А

10 В•А

8 В•А

10 В•А

Потребляемая мощность:

- во время работы двигателя

- при удержании

4,0/4,0 Вт

1,0/1,0 Вт

6,0/6,5 Вт

0,5/0,5 Вт

7/8 Вт

2,5/3 Вт

7/8 Вт

2,5/3 Вт

Крутящий момент:

- двигатель

- пружина

10 Нм

30 Нм

Min 6Нм

Min 4Нм

Min 18 Нм

Min 12 Нм

температура срабатывания выключателя

72°

72°

72 °C

72 °C

Угол поворота

Max 95°

Max 95°

Max 95° (включая 5° предварительного взвода пружины на заводе изготовителе)

Время поворота:

- двигатель

- пружина

45 с

не более 120 с

40...75 с (0...5 Нм)

20 с при -20 °С..50 °С/

max 60с при -30 °C

140 c

16 c (при +20 °С)

Класс защиты

III/II

III/II

III/II

III/II

Степень защиты корпуса

IP-54

IP-54

IP-54

IP-54

температура окружающей среды

-30 °С..+50 °С

-30 °С..+50 °С

-30 °С..+50 °С

температура хранения

-40 °С..+70 °С

-40 °С..+70 °С

-40 °С..+80 °С

(-40 °С..+50 °С)

Масса

1,5 кг

2 кг

1,7 (1,75) кг

2,2 (2,25) кг

Электромагнитный привод


Характеристика

Параметр

Обозначение





ЭМП220

ЭМП24

WF SDc-70R

Напряжение питания

В

220

24

24

Частота питания

Гц

50

-

-

Потребляемый ток

А

0,8

16

0,5

Потребляемая мощность

ВА

180

380

12

Тяговые усилие

кг

5

5

-

Ход якоря

Мм

6

6

-

Продолжительность включения

Вкл/час

Кратковременное, до 30

Температура срабатывания

-

-

-

70

Масса

кг

1,4

1,4

2,8
