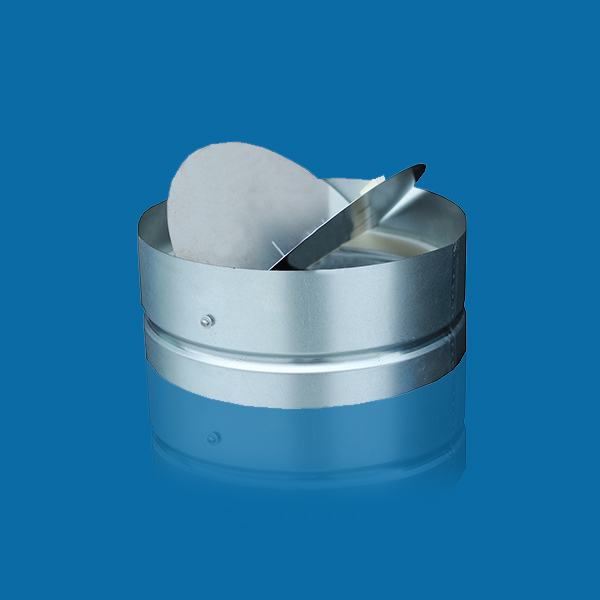

КОБ-нп

Клапан обратный круглого сечения
«Бабочка» (ниппельное исполнение)

ПРЕИМУЩЕСТВА

  • Низкий уровень шума
  • Малое аэродинамическое сопротивление
  • Герметичность клапана
  • Надежность конструкции
  • Большой складской запас
  • Легкость монтажа, устойчивость к перекосам

       Cкачать раздел

Типоразмерный ряд

ПРИМЕНЕНИЕ


Клапаны обратные КОБ предназначены для предотвращения перетекания воздуха в обратном направлении в системах канальной и крышной вентиляции. Функционально данный тип клапанов идентичен клапанам КО, основное отличие заключается в конструкции лопаток (лепестков), принцип работы которых получил специфическое название "бабочка."

КОНСТРУКЦИЯ


Корпус клапанов обратных КОБ изготавливается из оцинкованной или черной стали, лопатки (лепестки) из алюминия. Присоединительные патрубки выполнены в виде ниппельного соединения.
Герметичность клапана, в закрытом, положении достигается за счет применения специальной прокладки.

Структура обозначения клапанов обратных КОБ в документации


  1. КО – клапан обратный круглого сечения
  2. Б - исполнение типа «бабочка»
  3. 160 – типоразмер, мм
  4. к – фланцевое исполнение
  5. оц - оцинкованная сталь

Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

Обозначение

D

b

Масса, кг

КОБ 100

100

35

0,21

КОБ 125

125

45

0,27

КОБ 160

160

60

0,35

КОБ 200

200

70

0,44

КОБ 250

250

90

0,57

КОБ 315

315

100

0,73



Клапаны обратные - КОБ-нп
