HL

Гигиеническое исполнение

ПРЕИМУЩЕСТВА

  • Организация микроклимата здания любого назначения
  • Обеспечение требований энергоэффективности
  • Быстрый монтаж и ввод в эксплуатацию
  • Высокая тепло и звукоизоляция
  • Минимальная  площадь тепловых мостиков
  • Высокая герметичность
  • Высокая энергоэффективность
  • Простота сборки и обслуживания

       Cкачать раздел

Типоразмерный ряд

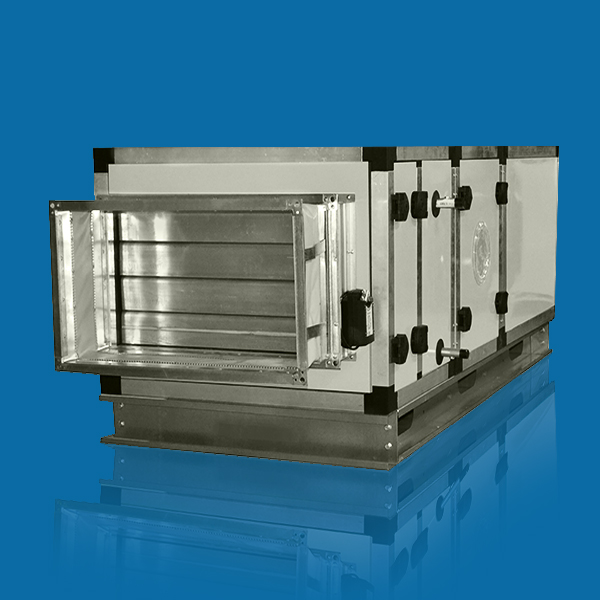

Серия вентиляционных установок Line гигиенического исполнения  для пищевой промышленности и чистых помещений. Применяются при наличии специальных требований к качеству очистки воздуха (в медицинских учреждениях, операционных залах, на химических и фармакологических  производствах и др). Производительность по воздуху от 1000 до 120 000 м3/ч. Стандартный ряд – 28 типоразмеров.  Установки выпускаются в секционном  исполнении и состоят из типовых  модулей. Модульное оборудование дает возможность собирать установки непосредственно на месте монтажа по технологической компоновке.

КОНСТРУКЦИЯ


  • Боковые панели увеличенной толщины от 50 мм изготавливаются из оцинкованной стали и покрываются порошковой краской.  Возможно изготовление панелей полностью из нержавеющей стали.
  • Рамы, дно и поддоны для слива конденсата внутри установки изготавливается из нержавеющей стали.
  • Для визуального контроля в установке предусмотрены смотровые окна и внутреннее освещение.
  • Наружные поверхности установки не способствуют отложению загрязнений. Внутренние поверхности гладкие с минимальным количеством выступов для минимизирования загрязнений.
  • Повышенная герметичность установки достигнута путем  дополнительной герметизацией швов и стыков.
  • Уплотнительные профили и герметики применяются из материала с закрытыми порами, стойкого к дезинфицирующим растворам.
  • Стяжки секций корпуса вынесены на внешнюю поверхность установки.
  • Для облегчения обслуживания и замены  технологических элементов установки используются направляющие и выдвижные рамы.
  • Все части установки доступны для промывки и дезинфекции, для этого предусмотрены двери и пустые модули.
  • Воздушные клапаны герметичные, выполнены из алюминия с порошковым покрытием. Зубчатые шестерни расположены вне потока воздуха.

Обозначение

Гигиеническое исполнение



Общего назначения

Повышенные требования

Операционные



H1

H2

H3

Толщина панелей

25; 50

50

50

Внутренний лист

оцинкованная сталь

окрашенная оцинкованная  сталь

нержавеющая сталь

Наружный лист

оцинкованная сталь

окрашенная черная сталь

окрашенная оцинкованная сталь

Профиль

стандарт

стандарт

окрашенный

Уголки

пластик

пластик

окрашенный алюминий

Петли

пластик

пластик

окрашенный алюминий

Ручки и фиксаторы

пластик

пластик

окрашенный алюминий

Карманный фильтр

легкий доступ

легкий доступ

легкий доступ, рамка или направляющие из нержавеющей стали

Класс фильтра

F5-F9, H10-H14

F5-F9, H10-H14

Вентилятор

легкий доступ

легкий доступ, направляющие для выдвигания

Теплообменники

легкий доступ для промывки и дезинфекции

легкий доступ для промывки и дезинфекции

легкий доступ для промывки и дезинфекции, эпоксидное покрытие оребрения, корпус из нержавеющей стали

Заслонки

шестеренки в закрытых профилях корпуса заслонки

Поддон

под охладителями и рекуператорами; нержавеющая сталь

удлиненное исполнение; окрашенная оцинкованная сталь; нержавеющая сталь

удлиненное исполнение; нержавеющая сталь

Рама

стандартная рама-основание

высокая рама на ножках

Примечание

предусмотрены смотровые окна и внутреннее освещение для визуального контроля, герметизация швов и стыков, легкодоступность компонентов, стяжки секций корпуса снаружи.


Типоразмер установки

Внешние размеры (ширина x высота), мм

толщина панели 25 мм

толщина панели 50 мм

1

10-1

662 x 415

702 x 455

2

10-2

961 x 415

1001 x 455

3

10-3

1260 x 415

1300 x 455

4

20-1

630 x 670

670 x 670

5

20-2

915 x 670

955 x 670

6

20-3

1196 x 670

1236 x 670

7

30-1

760 x 800

800 x 800

8

30-2

1110 x 800

1150 x 800

9

30-3

1456 x 800

1496 x 800

10

40-1

877 x 917

917 x 917

11

40-2

1285 x 917

1325 x 917

12

40-3



1732 x 917

13

50-1

1056 x 1096

1096 x 1096

14

50-2



1594 x 1096

15

50-3



2092 x 1096

16

60-1

1260 x 1300

1300 x 1300

17

60-2



1900 x 1300

18

60-3



2500 x 1300

19

70-1



1594 x 1594

20

70-2



2500 x 1594

21

70-3



3088 x 1594

22

80-1



1900 x 1900

23

80-2



2800 x 1900

24

80-3



3700 x 1900

25

90-1



2092 x 2092

26

90-2



3088 x 2092

27

100-1



2500 x 2500

28

100-2



3700 x 2500


Тип панели

Снижение звуковой мощности [дБ]

125 Гц

250Гц

500Гц

1000 Гц

2000 Гц

4000 Гц

8000 Гц

25

пенополиуретан

8

11

13

11

13

23

32

базальтовая вата

24

21

29

25

28

37

38

50

пенополиуретан

9

10

14

15

18

35

45

базальтовая вата

29

25

31

27

29

37

38



ПРИМЕЧАНИЕ


Уровень шума может быть существенно снижен путем установки секций шумоглушения.






  • Установки выпускаются в секционном исполнении и состоят из типовых унифицированных модулей. Унифицированное оборудование дает возможность собирать установки непосредственно на месте монтажа по технологической компоновке.
  • Набор, размещение, исполнение секций и комплектация оборудования могут быть различными в зависимости от технических требований, предъявляемых к установке, места её расположения и особенностей применения.
  • Функциональные и конструктивные характеристики установок позволяют выполнять их в соответствии с техническим заданием заказчика, учитывая все особенности и отличия от типовых вариантов.

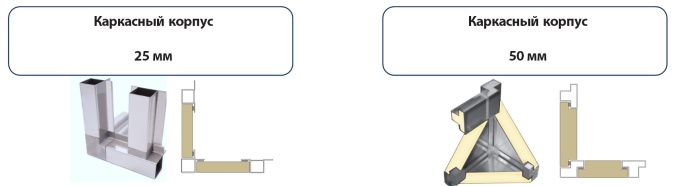

Конструкция корпуса выполнена с минимальным количеством тепловых мостиков, обеспечивая снижение тепловых потерь и предотвращение образование конденсата на внешней поверхности установки.
Двери и съемные панели имеют специальное уплотнение, обеспечивающее повышенную герметичность корпуса установки

Критерий

Тип панели

25

50

пенополиуретан

базальтовая вата

пенополиуретан

базальтовая вата

Класс прочности корпуса

D2

D2

D1

D1

Класс теплоизоляции

T3

T3

T3

T3

Фактор тепловых мостов

TB4

TB4

TB3

TB3

Класс плотности корпуса

L3

L3

L2

L2

Гигиеническое исполнение (HL)



X

X

X







Типоразмер установки

Производительность установки, м³/ч

скорость в сечении 1 м/с

скорость в сечении 2,5 м/с

скорость в сечении  4 м/с

1

10-1

452

1130

1808

2

10-2

712

1780

2848

3

10-3

976

2440

3904

4

20-1

772

1930

3088

5

20-2

1216

3040

4864

6

20-3

1660

4150

6640

7

30-1

1232

3080

4928

8

30-2

1932

4830

7728

9

30-3

2656

6640

10624

10

40-1

1740

4350

6960

11

40-2

2736

6840

10944

12

40-3

3760

9400

15040

13

50-1

2684

6710

10736

14

50-2

4248

10620

16992

15

50-3

5800

14500

23200

16

60-1

4064

10160

16256

17

60-2

6372

15930

25488

18

60-3

8660

21650

34640

19

70-1

6556

16390

26224

20

70-2

10952

27380

43808

21

70-3

13788

34470

55152

22

80-1

9780

24450

39120

23

80-2

15100

37750

60400

24

80-3

20388

50970

81552

25

90-1

12132

30330

48528

26

90-2

18676

46690

74704

27

100-1

17972

44930

71888

28

100-2

27536

68840

110144


СООТВЕТСТВИЕ КЛАССУ СКОРОСТИ


Скорость в свободном сечении установки м/с

<1.6

1.8

2.0

2.2

2.5

2.8

3.2

3.6

>3.6

Класс скорости

V1

V2

V3

V4

V5

V6

V7

V8

V9

Вентиляционные установки серии Line - HL

Серия вентиляционных установок Line гигиенического исполнения  для пищевой промышленности и чистых помещений. Применяются при наличии специальных требований к качеству очистки воздуха (в медицинских учреждениях, операционных залах, на химических и фармакологических  производствах и др). Производительность по воздуху от 1000 до 120 000 м3/ч. Стандартный ряд – 28 типоразмеров.  Установки выпускаются в секционном  исполнении и состоят из типовых  модулей. Модульное оборудование дает возможность собирать установки непосредственно на месте монтажа по технологической компоновке.КОНСТРУКЦИЯБоковые панели увеличенной толщины от 50 мм изготавливаются из оцинкованной стали и покрываются порошковой краской.  Возможно изготовление панелей полностью из нержавеющей стали. Рамы, дно и поддоны для слива конденсата внутри установки изготавливается из нержавеющей стали. Для визуального контроля в установке предусмотрены смотровые окна и внутреннее освещение. Наружные поверхности установки не способствуют отложению загрязнений. Внутренние поверхности гладкие с минимальным количеством выступов для минимизирования загрязнений. Повышенная герметичность установки достигнута путем  дополнительной герметизацией швов и стыков. Уплотнительные профили и герметики применяются из материала с закрытыми порами, стойкого к дезинфицирующим растворам.Стяжки секций корпуса вынесены на внешнюю поверхность установки. Для облегчения обслуживания и замены  технологических элементов установки используются направляющие и выдвижные рамы. Все части установки доступны для промывки и дезинфекции, для этого предусмотрены двери и пустые модули.Воздушные клапаны герметичные, выполнены из алюминия с порошковым покрытием. Зубчатые шестерни расположены вне потока воздуха.
