ПРЕИМУЩЕСТВА
- Надежная конструкция
- Широкий типоразмерный ряд
- Длительный срок службы
- Различные виды соединений
Cкачать разделД

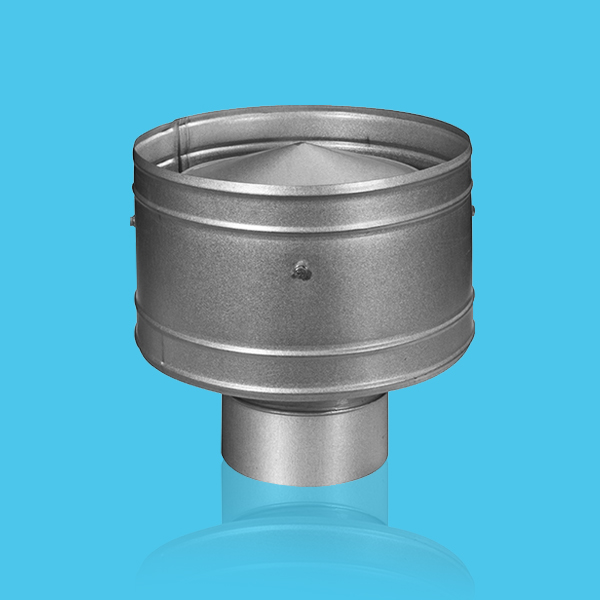

Дефлектор вентиляционный
Cкачать разделТипоразмерный ряд
НАЗНАЧЕНИЕ
Дефлекторы устанавливают на вытяжных шахтах в системах естественной вентиляции для усиления тяги под действием ветра.
Присоединительные размеры дефлекторов соответствуют нормализованному ряду воздуховодов, принятому на заводе , и присоединительным размерам узлов прохода вентиляционных вытяжных шахт через покрытия зданий по серии типовых конструкций 5.904 - 45.
КОНСТРУКЦИЯ
По отдельной заявке изготавливаются дефлекторы Ø100, Ø125, Ø160, Ø 200, Ø 250 мм.
Дефлекторы изготавливаются в соответствии с ТУ 4863-002-04980726-2001. Дефлекторы (сер. 5.904-51) изготавливаются из оцинкованной стали, имеют ниппельное или фланцевое соединение.
Для обеспечения эффективной работы дефлекторы устанавливаются на
1,5-2 м выше конька крыши.
Структура обозначения дефлектора в документации
- Д – дефлектор вентиляционный
- 160 – типоразмер, мм
- оц – оцинкованная сталь
Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.
|
Обозначение |
D |
D1 |
H |
H1 |
Масса, кг |
|
Д-100 |
100 |
200 |
221 |
120 |
0,9 |
|
Д-125 |
125 |
250 |
246 |
125 |
1,3 |
|
Д-160 |
160 |
320 |
311 |
190 |
2 |
|
Д-200 |
200 |
400 |
401 |
240 |
3,1 |
|
Д-250 |
250 |
480 |
461 |
270 |
4,3 |
|
Д-315 |
315 |
510 |
511 |
300 |
6,9 |
|
Д-400 |
400 |
730 |
711 |
430 |
12,6 |
|
Д-500 |
500 |
950 |
951 |
550 |
32 |
|
Д-630 |
630 |
1190 |
980 |
680 |
47,7 |
|
Д-710 |
710 |
1320 |
1027 |
780 |
67,5 |
|
Д-800 |
800 |
1652 |
1285 |
920 |
88,7 |
|
Д-900 |
900 |
1852 |
1542 |
1060 |
118 |
|
Д-1000 |
1000 |
2066 |
1764 |
1220 |
150 |
|
Д-1120 |
1120 |
2240 |
1802 |
1240 |
190 |
|
Д-1250 |
1250 |
2500 |
1838 |
1250 |
211 |
