ВКР-М-7,1-ДУ

Вентилятор Крышный дымоудаления серии-М (с вертикальным выбросом)

ПРЕИМУЩЕСТВА

  • Вертикальный выброс воздуха
  • Оцинкованный корпус
  • Облегченный конструктив
  • Высокое КПД

       Cкачать раздел

ОПИСАНИЕ


ВКР-М-ДУ имеют вертикальный выброс воздуха вверх, что позволяет устанавливать вентилятор на кровле в непосредственной близости от других приточно-вытяжных систем.

КОНСТРУКЦИЯ


Вентиляторы крышные представляют собой радиальные вентиляторы среднего давления, одностороннего всасывания.
В вентиляторе ВКР-М-ДУ используются модернизированные рабочие колесами с назад загнутыми лопатками с повышенным КПД до 65%.
Корпус и защитный колпак изготовлены из оцинкованной стали, что делает вентилятор устойчивым к атмосферным осадкам.
Благодаря частично разборной конструкции корпуса вентиляторы ВКР-М-ДУ позволяют существенно экономить время и деньги при сервисном обслуживании.
На вентиляторе установлена защитная сетка, препятствующая попаданию в вентиляционный канал мелких частиц.

ИСПОЛНЕНИЕ


Исполнение дымоудаление (ДУ)

НАЗНАЧЕНИЕ И РЕЖИМ РАБОТЫ


Системы противодымной вентиляции - режим работы: ДУ 400 °C (время работы -120 мин)

ГАРАНТИЯ – 18 МЕСЯЦЕВ






ВКР-7,1 ДУ 1,1/720

ВКР-7,1 ДУ 3,0/960

ВКР-7,1 ДУ 11,0/1460

Напряжение/Частота

В/50 Гц

~380/50

~380/50

~380/50

Фазность

~

3

3

3

Мощность

кВт

1,1

3,0

11,0

Частота вращения

об/мин

720

960

1460

Производительность

тыс. м3/ч

16 000

20 000

30 000

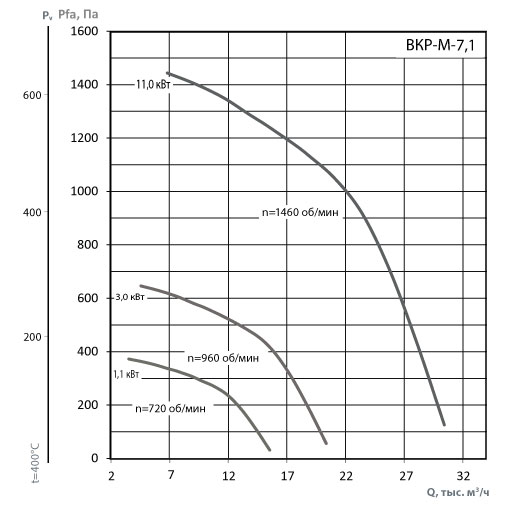

Полное давление

Па

380

650

1450

Макс. температура перемещаемого воздуха

°C

400

400

400

Класс защиты двигателя

-

IP54

IP54

IP54

Масса

кг

181

207

239

Регулятор скорости электронный

Частотный

ATV212HU22N4

ATV212HU30N4

ATV212HD11N4

об/мин



Октавные уровни звуковой мощности, LwA, дБ в полосах среднегеометрических частот, Гц

Общ.

125

250

500

1k

2k

4k

8k

720

LwA, дБ(А)

88

89

87

84

84

80

66

57

960

LwA, дБ(А)

94

95

93

90

90

86

72

63

1460

LwA, дБ(А)

103

105

103

99

99

95

81

73


Акустическая характеристика измерена на стороне нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровень звуковой мощности на 3 дБ ниже уровня, приведенного в таблице.
На границах рабочего участка аэродинамической характеристики уровень звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
