ВКП-Z 50-30

Прямоугольный канальный вентилятор (с назад загнутыми лопатками)

Преимущества

Компактная конструкция
Встроенные термоконтакты
Рабочее колесо Ziehl-Abegg
Установка в любом положении
Возможность регулирования скорости
Не требуют обслуживания и надежны в работе

Cкачать раздел

Типоразмерный ряд

ВКП-Z 40-20

ВКП-Z 50-25

ВКП-Z 50-30

ВКП-Z 60-30

ВКП-Z 60-35

ВКП-Z 70-40

ВКП-Z 80-50

ВКП-Z 100-50

Применение

Вентиляторы канальные прямоугольные ВКП-Z применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Они компактны и легко монтируются в любом положении. Подсоединяются с помощью гибких соединений с фланцами на шинорейке.

Конструкция

Рабочее колесо Ziehl-Abegg имеет лопатки, загнутые вперед.
Используются асинхронные электродвигатели с внешним ротором.
Корпус изготовлен из оцинкованной стали.

ГАРАНТИЯ - 36 МЕСЯЦЕВ

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Вентиляторы ВКП-Z изготавливаются по ТУ 4861-019-15185548-04.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы канальные прямоугольные ВКП-Z предназначены для перемещения невзрывоопасных газовых сред с температурой не менее минус 20ºС и не более 40ºС, содержащих твердые примеси не более 10 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-90 (защищенных от воздействия атмосферных осадков).

ВНИМАНИЕ!

Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

	ВКП-Z 50-30-4Е	ВКП-Z 50-30-4D
Напряжение/частота, В/Гц	~230/50	~400/50
Фазность	1	3
Потребляемая мощность, Вт	780	930
Ток, А	3,4	1,9

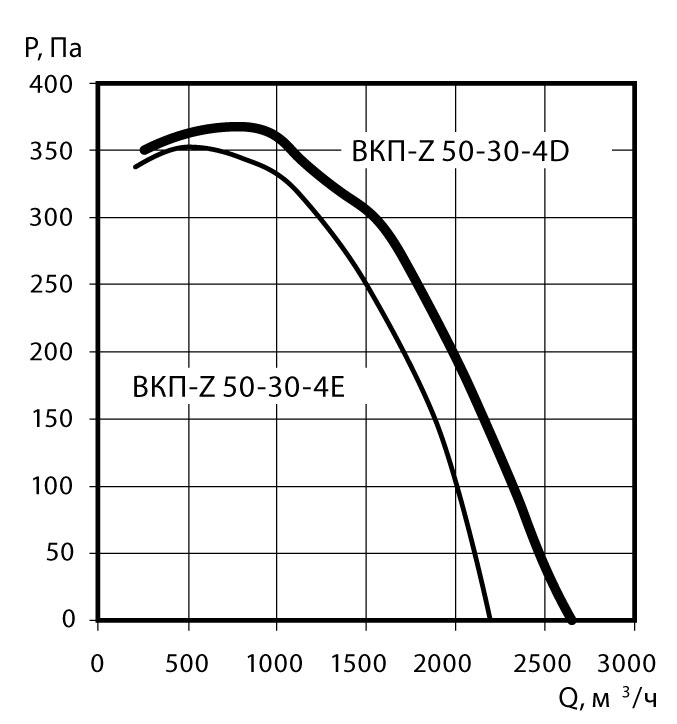

Максимальный расход воздуха, м3/ч	2100	2500
Частота вращения, об/мин	1230	1380
Максимальная температура перемещаемого воздуха, °С	55	55
Уровень звукового давления на расст. 3 м, дБ(А)	41,7	39,0
Класс защиты двигателя	IP44	IP44
Емкость конденсатора, мкФ	16	-
Тип термозащиты	Термоконтакты (биметалл)
Масса, кг	21	29
Регулятор скорости	STR1-50(5 А)	ATV212HU15N4
Вставки гибкие	ВГ 50-30	ВГ 50-30

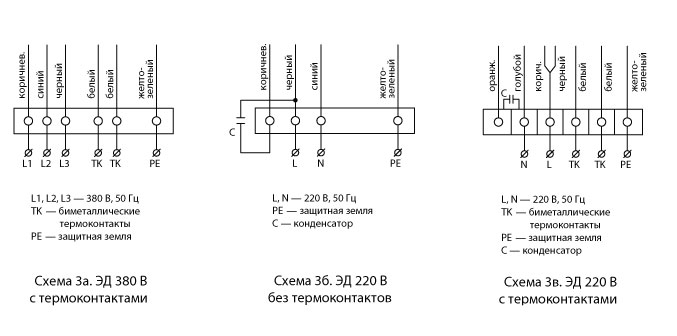

Электрическая схема подключения	3б,3в	3а

ВКП-Z 50-30-4Е

Зона измерения		Октавные полосы частот, Гц
Зона измерения		Общ.	63	125	250	500	1k	2k	4k	8k
LwA канал	дБ(А)	77	65	73	68	64	67	68	66	62
LwA к окруж.	дБ(А)	66	38	54	62	58	61	55	51	47

ВКП-Z 50-30-4D

Зона измерения		Октавные полосы частот, Гц
Зона измерения		Общ.	63	125	250	500	1k	2k	4k	8k
LwA канал	дБ(А)	76	65	71	65	63	66	67	66	62
LwA к окруж.	дБ(А)	64	43	52	59	55	58	54	50	48
