Klimat 201

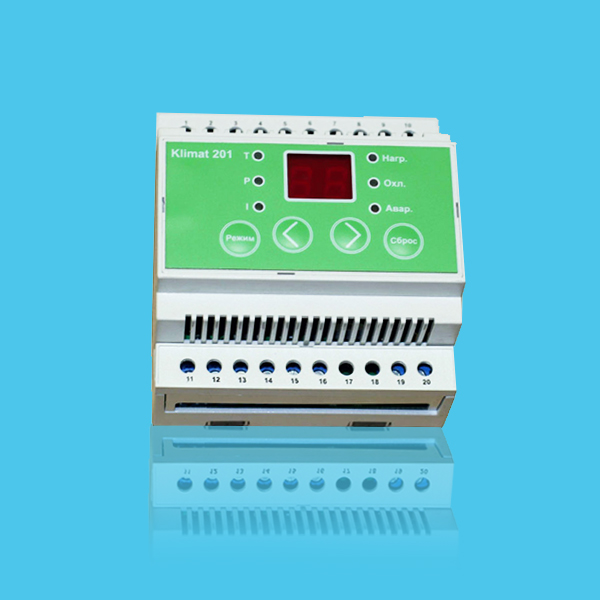

Микропроцессорный контроллер Klimat 201 представляет собой терморегулятор, используемый для поддержания заданной температуры в вентиляционных системах с водяным калорифером, а также водяным или фреоновым охладителем. Поддержание заданной температуры происходит посредством управления смесительным узлом водяного калорифера и смесительным узлом водяного охладителя, либо одной/двумя ступенями фреонового охладителя. В контроллере Klimat 201 используется пропорционально-интегральный (РI) закон регулирования, отслеживается наличие датчиков температуры воздуха и обратной воды.

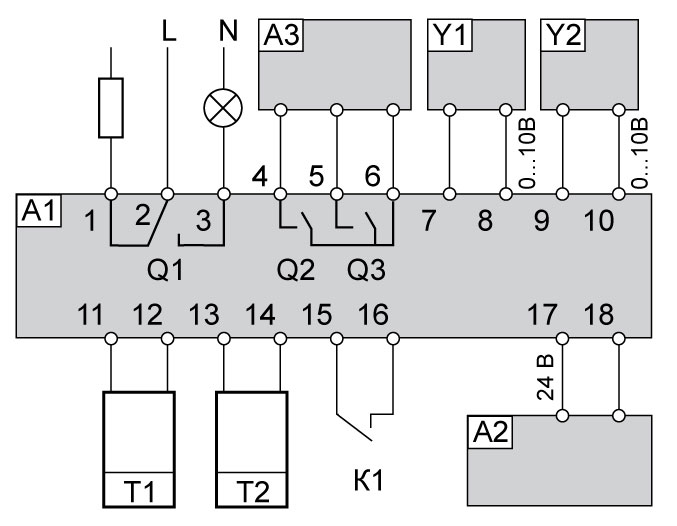

А1 - контроллер Klimat 201
А2 - трансформатор 24 В. Возможно использование трансформатора ТП12
А3 - блок управления фреоновым охладителем
Т1 -  канальный (комнатный) датчик TG-K1000 (TG-V1000) с измерительным элементом Рt1000
Т2 - накладной (погружной) датчик TG-A1000 (TG-D1000) с измерительным элементом Рt1000
Y1 - электропривод регулирующего клапана, для водяного нагревателя
Y2 - электропривод регулирующего клапана, для водяного охладителя
Q1 - аварийное реле выключения вентилятора (данное реле может управлять работой приточного вентилятора)
K1 - контакты подтверждения работы вентилятора (могут включаться от дифференциального датчика давления PS500 или PS1500)
Q2, Q3 - реле управления ступенями фреонового охладителя

Описание работы

Контроллер Klimat 201 управляет двумя каналами для поддержания заданной температуры – каналом водяного нагрева и каналом охлаждения. Управление расходом горячей воды через калорифер, осуществляется поддержанием заданной температуры воздуха, путем управления электроприводом Y1 смесительного клапана при помощи выходного сигнала 0 -10 В. Этот сигнал подается с 8 клеммы. Управление расходом теплоносителя через водяной охладитель, осуществляется поддержанием заданной температуры воздуха, путем управления электроприводом Y2 смесительного клапана при помощи выходного сигнала 0 -10 В. Этот сигнал подается с 10 клеммы.

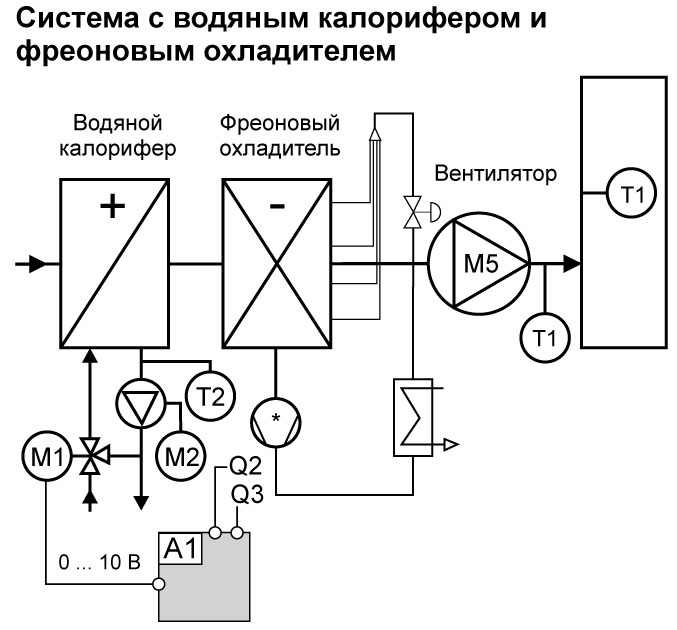

В системе с фреоновым охладителем контроллер управляет им, включая по очереди две ступени охлаждения. Эти сигналы подаются с клемм 4, 5 и 6. Трансформатор А2 подает питание 24 В на контроллер А1 независимо от того, работает ли  вентилятор. Когда вентилятор выключен, контакты 15 и 16 разомкнуты, а контакты 1 и 2 замкнуты, терморегулятор находится в дежурном режиме.
В этом режиме он поддерживает температуру обратной воды 30 °С. Температура обратной воды замеряется датчиком Т2. В дежурном режиме калорифер поддерживается в прогретом состоянии, что необходимо для безаварийного включения приточной системы в зимнее время. При включении вентилятора, на контакты 15 и 16 контроллера должен подаваться сигнал о включении вентилятора, для этого чаще всего используют дифференциальное реле давления, устанавливаемое на приточный вентилятор.
При замыкании данных контактов контроллер переходит в рабочий режим. В этом режиме контроллер осуществляет регулирование температуры приточного воздуха и контроль температуры обратной воды, непрерывно считывая данные с датчиков температуры Т1 и Т2. Температура воздуха замеряется датчиком Т1. Контроллер отслеживает температуру на датчике воздуха и в зависимости от разницы между текущей и установленной температурой, а также в зависимости от значений P и I поддерживает температуру воздуха в канале по PI-закону, если I установлен в ноль, то только по P-закону. В любом из режимов работы контроллер активно борется с угрозой замерзания теплоносителя, дополнительно открывая смесительный вентиль горячей воды при низкой температуре обратной воды из водяного калорифера.
В случае понижения температуры воды меньше 12 °С, контроллер начинает приоткрывать клапан по P-закону с фиксированным коэффициентом, если рассчитанное им значение открытия больше существующего на данный момент.
Если температура обратной воды достигла 7 °С, контакты реле аварии 1 и 2 контроллера размыкаются, что приводит к выключению вентилятора. Рекомендуется вместе с вентилятором закрывать и воздушную заслонку для приточного воздуха. Контакты 2 и 3 в этот момент замыкаются, что можно использовать для индикации аварии. Индикатор и реле аварии выключаются только с помощью кнопки сброса аварии на лицевой панели контроллера или снятием питания.
При этом контроллер переходит в режим авария. Регулирующий клапан открывается полностью и на лицевой панели контроллера загорается красный светодиод «Авария». Для дальнейшей работы  необходимо нажать кнопку «Сброс» на клавиатуре терморегулятора. После нажатия кнопки терморегулятор переходит в дежурный режим работы. Каналы охлаждения и нагрева независимы, имеют собственные коэффициенты P и I, и общее значение температуры T.
Чтобы не допустить одновременной работы нагревателя и охладителя, при переходе из режима нагрева в режим охлаждения, и обратно, поддерживаемая температура должна отличаться от текущей на два градуса.

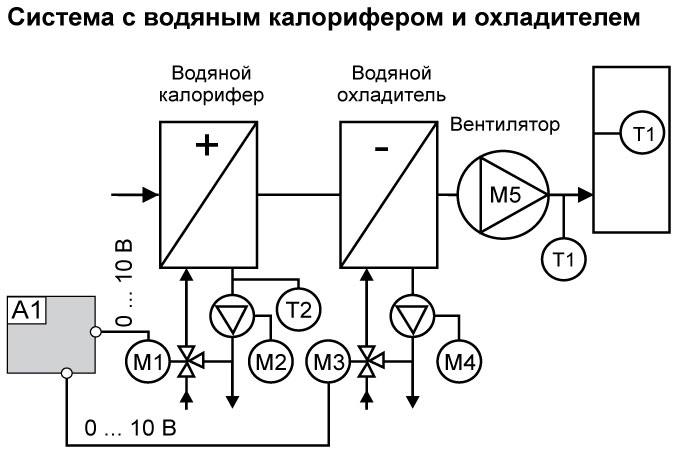

Система с водяным калорифером и водяным охладителем состоит из смесительного узла для
калорифера, смесительного узла для охладителя, п р ит оч н о го вентилятора М5, канального(комнатного) датчика Т1 и накладного датчика Т2. В состав смесительного узла калорифера входят циркуляционный насос М2, обеспечивающий непрерывную циркуляцию теплоносителя, двух или т р е х ходовой регулирующий клапан, предназначенный для регулировки температуры теплоносителя и электропривод вентиля М1, управляемый сигналом 0-10 В от контроллера. В состав смесительного узла охладителя входят циркуляционный насос М4, обеспечивающий непрерывную циркуляцию теплоносителя, двух или трех ходовой регулирующий вентиль, предназначенный для регулирования температуры теплоносителя и электропривод вентиля М3, который управляется   сигналом 0 - 1 0 В от контроллера.




Система с электрическим калорифером и фреоновым охладителем состоит из нагревателя, приточного вентилятора М3 и канального (комнатного) датчика Т1. Контроллер получает данные о температуре воздуха с канального (комнатного) датчика Т1 и периодически, если необходимо, включает электрический калорифер с помощью блока симисторов БРМ25 (БРМ40). Если электрокалорифер имеет несколько ступеней ТЭНов, то возможно подключение шагового регулятора TT-S2 (TT-S6). Терморегулятор также управляет двумя ступенями фреонового охладителя (Q1 и Q2).
