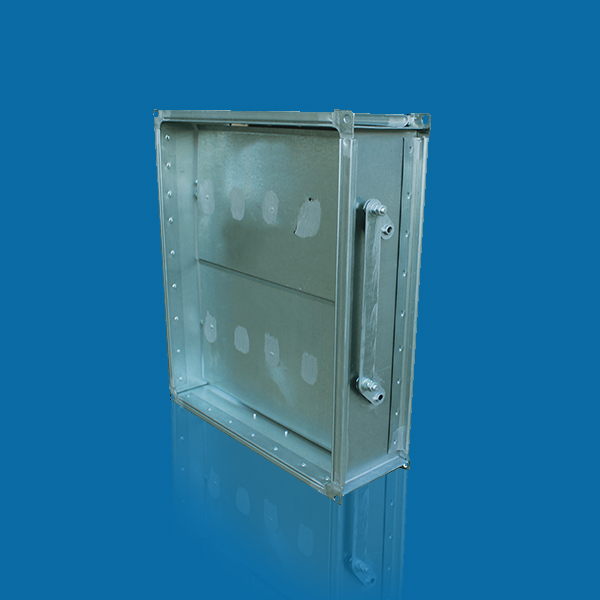

ДК-ш-П

Дроссель-клапан прямоугольного
сечения шинореечного исполнения
(с площадкой под привод)

ПРЕИМУЩЕСТВА

  • Точность регулировки расхода воздуха
  • Возможность изготовления во взрывозащищенном исполнении
  • Прочность и надежность конструкции
  • Отсутствие перетоков
  • Высокие эксплуатационные характеристики
  • Удобство монтажа
  • Универсальная площадка под привод
  • Широкий типоразмерный ряд от 100x100 до 1100x1000
  • Быстрые сроки изготовления

Типоразмерный ряд

ПРИМЕНЕНИЕ

Дроссель-клапаны предназначены для регулирования расхода воздуха и невзрывоопасных воздушных смесей в системах вентиляции, кондиционирования, воздушного отопления, а также в других санитарно-технических системах с рабочим давлением до 1500 Па.

КОНСТРУКЦИЯ

Корпус и регулирующая лопатка дроссель-клапана изготавливаются из оцинкованной стали в соответствии с ТУ 4863-004904980426-2002 и серией 5.904-49.
Присоединительные патрубки могут быть выполнены в форме фланцевого или шинореечного соединения.
Предусмотрено исполнение с ручным или механическим управлением (площадка под электропривод).

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ

Дроссель-клапаны могут быть изготовлены во взрывозащищенном исполнении, адаптированном для эксплуатации в вентиляционных системах различных производств, имеющих помещения со взрывоопасными зонами, относящихся к классу В-1, В-1а и В-1Б.
Взрывозащищенное исполнение изготавливается в соответствии с ТУ 4863-055-15185548-2012 и отличается от общего исполнения применением специальных латунных элементов, исключающих возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.

Структура обозначения дроссель-клапанов в документации


  1. # – условное обозначение прямоугольного сечения
  2. 400x200 – типоразмер, мм
  3. h – условное обозначение высоты
  4. Э – электропривод Р – ручное управление
  5. оц – оцинкованная сталь
  6. P20 – тип соединения шина 20 мм P30 – тип соединения шина 30 мм
  7. В – взрывозащищенное исполнение, О/Н – базовое исполнение

Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

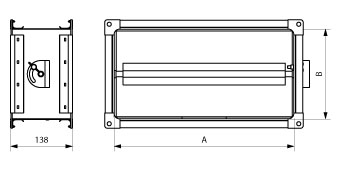

Типоразмер,мм

А
100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 Кол-во лопаток
B
100

0,8

1,0

1,2

1

150

1,1

1,3

1,5

1,7

1,9

2,1

2,5

3,1

3,3

3,3

200

1,6

2,0

2,2

2,4

2,8

3,0

4,0

4,3

4,5

4,5

5,1

250

1,9

2,2

2,6

3,0

5,6

5,6

5,9

6,2

300

3,0

7,2

7,4

7,9

8,3

8,7

9,0

9,9

350

4,8

9,5

10,0

400

4,8

2

500

5,4

6,3

600

6,4

8,2

9,5

3

800

7,8

8,9

10,1

11,2

11,2

800

9,0

10,4

11,7

13,0

13,0

15,1

4

900

9,6

11,2

12,6

14,5

14,5

16,1

17,7

1000

10,4

11,9

13,7

15,5

15,5

17,2

18,9

22,7
