Щиты управления разработаны с применением свободно программируемых контроллеров Modicon 168 фирмы Schneider Electric. В каждом щите есть аналоговые и дискретные входы/выходы. Для увеличения их количества в щиты устанавливаются дополнительные блоки расширения Е17.
Для измерения температуры используются датчики Pt1000. Кроме датчиков температуры к щитам можно подключать датчики давления, влажности, качества воздуха, дифференциальные реле давления и термостаты защиты от замерзания.
Щиты AHU предназначены для управления приточными и приточно-вытяжными камерами с одним приточным и одним вытяжным вентилятором. В щитах AHU вентиляторы могут быть использованы только при подключении через преобразователи частоты ATV12 или ATV212. Также в этих щитах невозможно управлять электрическими калориферами и гликолевыми рекуператорами.
Щиты MTP позволяют управлять любыми наборами вентиляционного оборудования. Возможно использовать один приточный и до 3-х вытяжных вентиляторов.
Щиты управления могут быть включены в SCADA-систему управления зданием по протоколу Modbus RTU, Modbus TCP/IP и BACnet MS/TP.

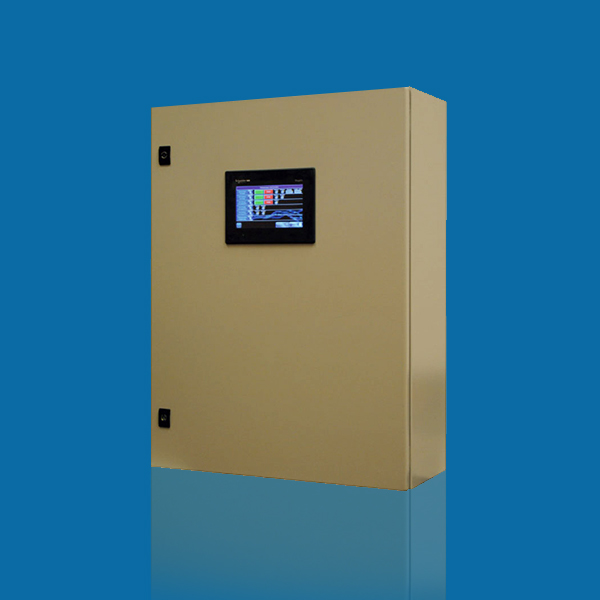

Индикация режимов работы щита управления может производиться на дисплее контроллера Modicon 168 (для пластиковых корпусов) или на графическом ЖК тачскрин дисплее (для щитов в металле).
Щиты поставляются с прошитым программным обеспечение. Для инициализации работы щита достаточно один раз ввести номер программы. Далее программа начинает работать по нажатию кнопки ПУСК или по команде от SCADA-системы.
Программное обеспечение, прошитое в контроллере, дополнительно дает возможность работать в тестовом режиме, в режиме индикации состояния входов/выходов, сохранять нештатные ситуации в журнале аварий.
Наименование щита
|
Вентилятор, кВт вх. /вых.
|
Частотный регулятор ATV212
|
Размеры щита, мм
|
Степень защиты
|
CB55PL3AHU
|
5,5/ 44
|
ATV212
|
1000х800х300
|
IP65
|
CB75PL3AHU
|
7,5/44
|
ATV212
|
1000х800х300
|
IP65
|
CB11PL3AHU
|
11/44
|
ATV212
|
1000х1000х300
|
IP65
|
CB15PL3AHU
|
15/44
|
ATV212
|
1000х1000х300
|
IP65
|
Щиты управления - CB75FE2MTP
