РВ-2

Решетка вентиляционная

ПРЕИМУЩЕСТВА

  • Хорошие водоотталкивающие свойства
  • Малые потери давления
  • Стойкость к загрязнению

       Cкачать раздел

Типоразмерный ряд

ПРИМЕНЕНИЕ


Решетки вентиляционные регулируемые предназначены для распределения притока и вытяжки воздуха в системах вентиляции, кондиционирования и воздушного отопления помещений любых типов: жилых квартир, офисов, магазинов, производственных помещений.
Наличие подвижных жалюзи позволяет распределять потоки воздуха в соответствии с требованиями, предъявляемыми к помещениям. так как воздухораспределительные решетки являются конечными элементами систем распределения воздуха в помещениях, к ним предъявляются повышенные требования к внешнему виду.

КОНСТРУКЦИЯ


Корпус решетки и жалюзи изготавливают из алюминиевого профиля в соответствии с ТУ 4863-003-049 80426-2002. Решетка окрашена термоусадочным порошковым покрытием. Стандартный цвет – белый (RAL9016).
По отдельной заявке возможна окраска в любой другой цвет по каталогу RAL. Конструктивно решетка состоит из двух частей: монтажной рамки и самой решетки, которая фиксируется в монтажной рамке пружинными фиксаторами. При необходимости решетку можно снять для ее очистки и промывки. Минимальный размер решетки 100х100 мм. Вентиляционные решетки изготавливаются с шагом 25 мм до максимального размера 2000 мм по одной из сторон.
По заявке на решетке устанавливается регулятор расхода воздуха РРВ.
При заказе решетки с регулятором расхода воздуха обозначаются как РВр-1 и РВр-2.

ПРИМЕЧАНИЕ


Н=32 мм для РВ-1, Н=45 мм для РВ-2.
По заявке на решетке устанавливается регулятор расхода воздуха.

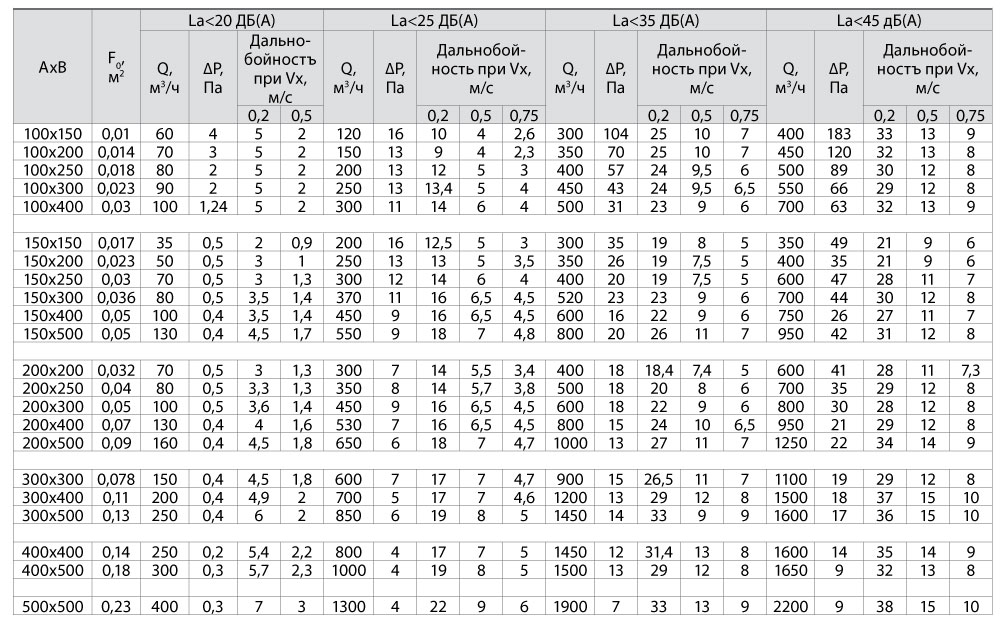

НОМОГРАММА ВОЗДУХОРАСПРЕДЕЛЕНИЯ РВ-2


(Значение дальнобойности показано при скорости Vx=0,2м/с)


ОБОЗНАЧЕНИЯ


Fo(м2) — площадь расчетного сечения;
Х (м) — дальнобойность;
дБ — шумовые характеристики.
