РКПД

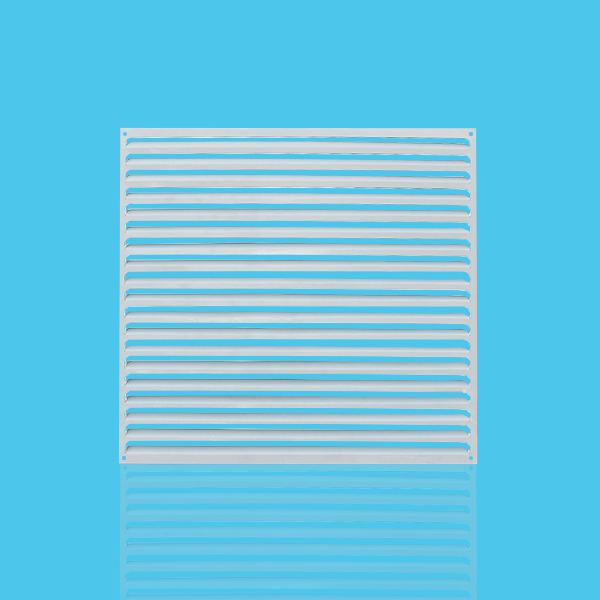

Решетка декоративная
(для дымовых клапанов КПД)

ПРЕИМУЩЕСТВА

  • Низкое аэродинамическое сопротивление
  • Простота конструкции
  • Доступная цена

       Cкачать раздел

Типоразмерный ряд


Решетка декоративная РКПД применяется в качестве дополнительного аксессуара к клапанам КПД-2 и КПД-3. Особенностями решетки являются низкое аэродинамическое сопротивление, простота конструкции, привлекательный дизайн.

Типоразмерный ряд решеток соответствует ряду клапанов дымоудаления КПД.
Стандартный цвет решетки – RAL9016.
Решетка крепится к стене видимым болтовым соединением.

Конструктив решетки в зависимости от габаритов клапана КПД


Ширина (B), мм

300

350

400

450

500

550

600

650

700

750

800

850

900

950

1000

1050

1100

1150

1200

1250

1300

1350

1400

1450

1500

1550

1600

Высота (А), мм

300

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

350

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

400

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

450

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

500

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

550

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

600

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

650

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

700

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

750

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

800

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

850

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

900

1

1

1

1

1

1

1

1

1

1

1

1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

1+1

950

1

1

1

1

1

1

1

1

1

1

1

1































1000

1

1

1

1

1

1

1

1

1

1

1

1































1050

1

1

1

1

1

1

1

1

1

1

1

1































1100

1

1

1

1

1

1

1

1

1

1

1

1
































1+1

односекционная решётка с двумя рядами ламелей

1

односекционная решётка с одним рядом ламелей

Размеры, мм


ОБОЗНАЧЕНИЯ НА СХЕМЕ

A1 - высота решетки, мм
B1 - ширина решетки, мм
A - высота клапана КПД, мм
B - ширина клапана КПД, мм

Размеры решеток, исходя из таблицы типоразмеров:
A1 = A + 110, мм
B1 = B + 96, мм
Где A и B – установочные размеры клапана КПД2-С/КПД3-С

Пример №1. Односекционное исполнение с одним рядом ламелей:
Размеры клапана КПД2-С/КПД3-С: 300x350 (AxB)
Размеры решетки РКПД: 410x446

Пример №2. Односекционное исполнение с двумя рядами ламелей:
Размер клапана КПД2-С/КПД3-С: 400x1000 (AxB)
Размеры решетки РКПД: 510x1096

Решётки РКПД - РКПД

Решетка декоративная РКПД применяется в качестве дополнительного аксессуара к клапанам КПД-2 и КПД-3. Особенностями решетки являются низкое аэродинамическое сопротивление, простота конструкции, привлекательный дизайн.Типоразмерный ряд решеток соответствует ряду клапанов дымоудаления КПД.Стандартный цвет решетки – RAL9016.Решетка крепится к стене видимым болтовым соединением.
