ДП

Диффузор потолочный

ПРЕИМУЩЕСТВА

  • Изящный конструктив
  • Различные цвета окраски
  • Легкость монтажа

       Cкачать раздел

Типоразмерный ряд

ПРИМЕНЕНИЕ


Потолочные диффузоры ДП предназначены для распределения по направлению потока воздуха в системах вентиляции, кондиционирования и воздушного отопления.

КОНСТРУКЦИЯ


ДП используются в качестве конечных элементов систем распределения воздуха в потолках общественных зданий, офисов, магазинов, производственных помещений. ДП изготавливаются из алюминиевого профиля в соответствии с ТУ 4863-039-15185548-2009 и окрашиваются методом порошкового напыления. Стандартный цвет белый, RAL 9016. Возможна окраска под заказ в любой цвет RAL.

Потолочные диффузоры изготавливаются четырех типов:

ДП 1 — одностороннее направление воздуха;
ДП 2 — двухстороннее направление воздуха;
ДП 3 — трехстороннее направление воздуха;
ДП 4 — четырехстороннее направление воздуха.

Конструктивно диффузор состоит из двух частей:

  • наружной рамки, которая крепится к воздуховоду;
  • центральной съемной части, которая крепится с помощью пружинных фиксаторов к наружной рамке.

Для регулирования количества расхода воздуха на диффузоры ДП устанавливаются регуляторы расхода воздуха РРВ.
При заказе потолочный диффузор с установленным регулятором обозначается как ДПр-1, ДПр-2, ДПр-3 или ДПр-4.

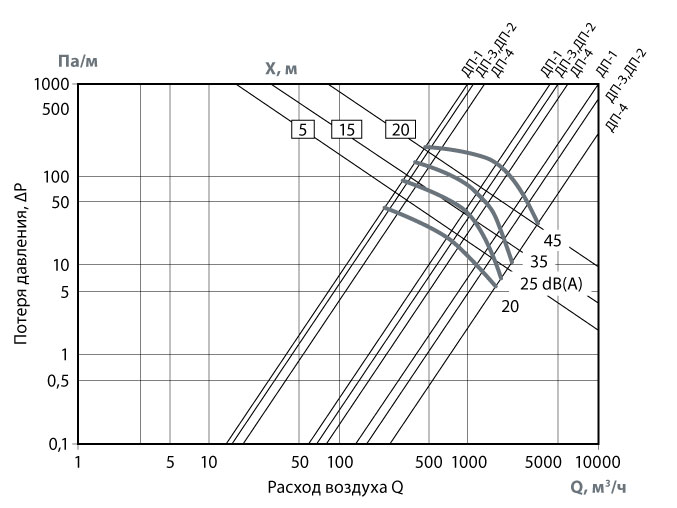

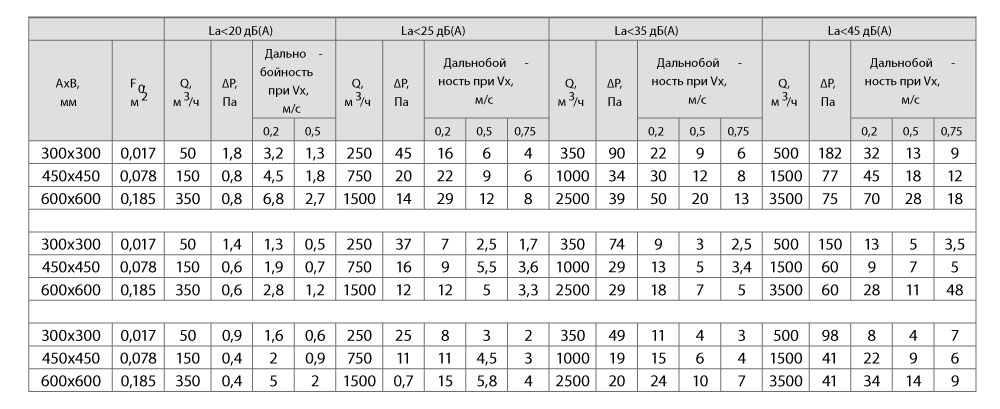

НОМОГРАММА ВОЗДУХОРАСПРЕДЕЛЕНИЯ ДП1-4


(Значение дальнобойности показано при скорости Vx=0,2м/с)






Обозначения


  • Типоразмеры показаны на номограмме вверху
  • Х (м) — дальнобойность;
  • дБ — шумовые характеристики.


Обозначение

Размер АхВ, мм

Примечание

ДП1; ДП2; ДП3; ДП4

300х300

стандарт

ДП1; ДП2; ДП3; ДП4

450х450

стандарт

ДП1; ДП2; ДП3; ДП4

600х600

стандарт

ПРИМЕЧАНИЕ


В таблице размеров указаны наружные габаритные размеры ДП. Присоединительный размер к воздуховодам рассчитывается следующим образом: наружный размер – (минус) 150 мм.

Пример. Присоединительный размер диффузора ДП 600х600 к воздуховоду: 450 х 450 мм.


Основные типы воздухораспределительных устройств



Воздухораспределители, образующие осесимметричные (компактные) струи


Осесимметричные струи образуются при выпуске воздуха через сопла, отверстия в торце цилиндрической (или квадратной) трубы, а также при истечении через круглые или квадратные отверстия, затененные решетками, перфорированными листами, сетками. Воздухораспределители, образующие осесимметричные струи, обеспечивают, как правило, наибольшую по сравнению с другими выпускными устройствами дальнобойность струи. такими воздухораспределителями являются приточные решетки РВ-1 и РВ-2 и диффузоры КП при установке диска внутри диффузоров.

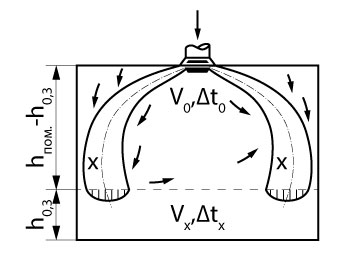

Воздухораспределители, образующие веерные струи и неполные веерные струи


Веерные струи могут быть образованы при выпуске воздуха через цилиндрическую трубу диаметром подводящего патрубка D0 путем установки поперек потока на расстоянии от торца трубы менее 0,2D0 диска диаметром D> 1,3D0. Воздухораспределители, образующие веерные струи, обеспечивают наименьшую по сравнению с другими выпускными устройствами дальнобойность струи. Для этих целей ЗАО «ВЗЛ» выпускает круглые диффузоры КП.

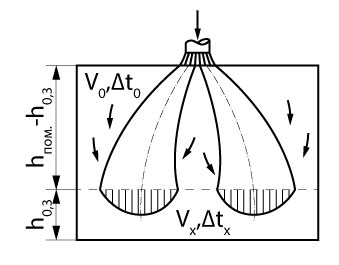

Воздухораспределители, образующие конические (смыкающиеся и не смыкающиеся) струи


Воздухораспределители, устанавливаемые в потолке помещения, имеют цилиндрический патрубок диаметром D0 и высотой ~ 0,05—0,1D0, которым заканчивается конусная часть воздухораспределителя. При расположении поперечного диска диаметром D0 вне цилиндрического патрубка на расстоянии от него 0,05D0 образуется веерная струя, настилающаяся на поверхность потолка. Перемещая диск внутри цилиндрического патрубка на глубину ~ 0,01D0 позволяет образовать коническую струю. Вместо диска могут быть установлены соответствующие многодиффузорные вставки. ЗАО «ВЗЛ» выпускает потолочные диффузоры (прямоугольные) ДП-1, ДП-2, ДП-3, ДП-4, соответственно, с односторонним, двусторонним, трехсторонним и четырехсторонним выпусками воздуха, обеспечивающие ненастилающие струи.
