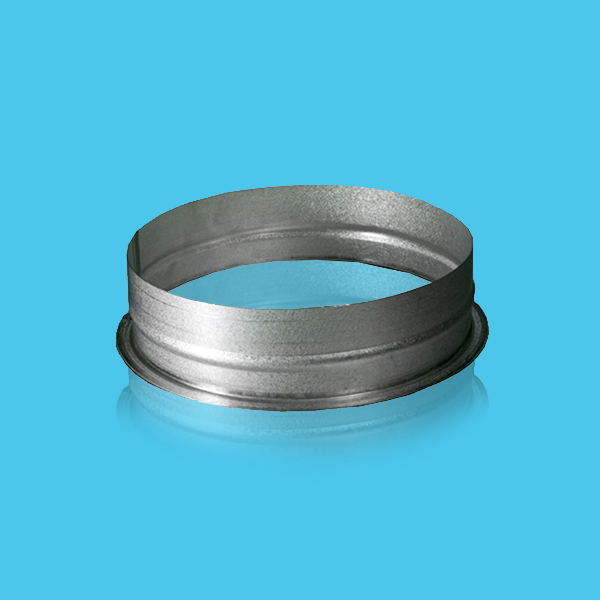

Врезка прямая

Круглые
фасонные элементы

  • Высокая герметичность и прочность
  • Широкий типоразмерный ряд
  • Простой монтаж и конструкция



Типоразмерный ряд


Врезка элемент системы вентиляции, предназначенный  для присоединения одного участка воздуховода к другому с боку (перпендикулярно). В зависимости от своей формы, врезки могут быть круглыми и прямыми.

ПРИМЕНЕНИЕ


Врезка прямая (т.е. врезка в плоскость) используется тогда, когда нужно вмонтировать воздуховоды круглого сечения в воздуховоды прямоугольного сечения.
Врезка круглая воротниковая используется для врезания круглого воздуховода в магистральный воздуховод круглого сечения.

КОНСТРУКЦИЯ


Для установки врезки в воздуховод в нем необходимо сделать отверстие. Врезка крепится механически к воздуховоду с помощью заклепок. Перед установкой между врезкой и воздуховодом необходимо нанести слой силиконового уплотнения.

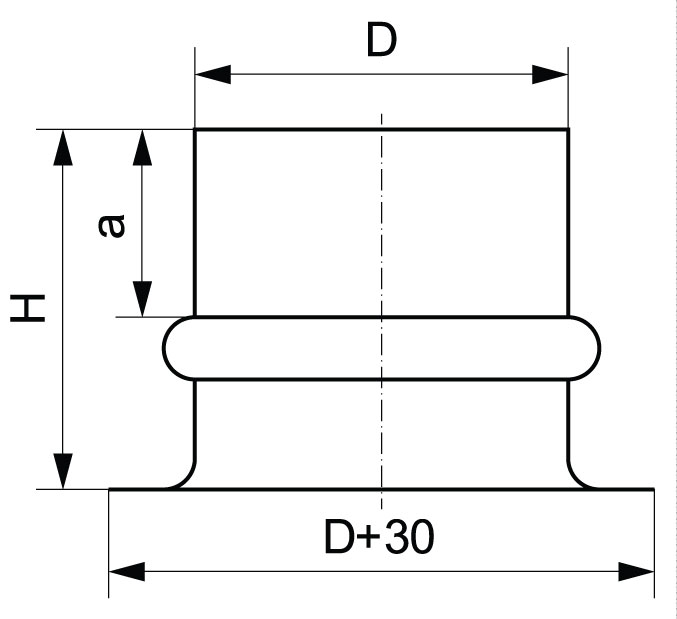

D, мм

t, мм

H, мм

а, мм

Площадь, м2

Масса, кг

100

0,45

95

55

0,04

0,15

125

0,05

0,22

160

0,06

0,26

200

0,08

0,33

250

0,10

0,51

315

0,13

0,56

400

0,6

0,16

0,90

500

0,20

1,13

630

0,25

1,38

800

0,32

1,82

100

0,9

140

100

0,54

4,27

1250

0,67

5,34

ПРИМЕЧАНИЕ


Значение площади поверхности приведено для наиболее применяемых размеров

По желанию заказчика возможно изготовление в двух исполнениях:

  • с резиновым уплотнителем (под заказ)
  • без резинного уплотнителя (по умолчанию)
