ПРИМЕНЕНИЕ
Вентиляторы крышные радиальные (ВКР) применяются в вытяжных системах вентиляции и устанавливаются на кровлях промышленных и общественных зданий. Могут работать как в вентиляционной сети, так и без нее. Предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 80 °С, содержащих твердые примеси не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
КОНСТРУКЦИЯ

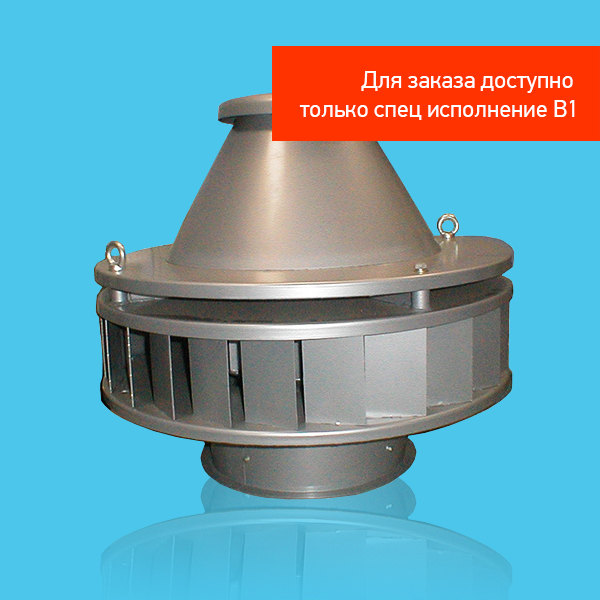

Вентиляторы крышные представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками, загнутыми назад. Корпус вентилятора изготовлен из углеродистой стали с высококачественным полимерным покрытием. Дефлектор вокруг корпуса вентилятора надежно защищает от попадания осадков в вентиляционный канал.
Привод — трехфазный асинхронный электродвигатель.
Для взрывозащищенных вентиляторов используется специальный двигатель. Для защиты от перегрева вентиляторы серии ВКР снабжены встроенными термодатчиками с выводами для подсоединения устройства защиты двигателя.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Изготавливаются по ТУ 4861-020-15185548-04 в соответствии с ГОСТ 24814-81.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
- Общего назначения — из углеродистой стали.
- Взрывозащищенные (исполнение В1) — из разнородных металлов
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды от минус 40 °С до плюс 40 °С.
В условиях умеренного климата, 1-я категория размещения, по ГОСТ 15150-69.
ГАРАНТИЯ – 18 МЕСЯЦЕВ
|
|
ВКР-4,0-0,37/1000
|
Напряжение/Частота
|
В/Гц
|
~380/50
|
Фазность
|
|
3
|
Потребляемая мощность
|
кВт
|
0,37
|
Частота вращения
|
об/мин
|
920
|
Ток
|
А
|
1,2
|
Производительность
|
тыс. м3/ч
|
1,40-3,30
|
Полное давление
|
Па
|
160-0
|
Макс. температура перемещ. воздуха
|
°C
|
80
|
Класс защиты двигателя
|
|
IP54
|
Тип термозащиты
|
|
Встр. термодатчики
|
Электронное реле защиты двигателя
|
Позисторное
|
ТР 220 РТС
|
Масса
|
кг
|
60
|
Регулятор скорости,
электронный
|
Частотный
|
- |
ПРИМЕЧАНИЕ
Все вентиляторы взрывозащищенного исполнения комплектуются специальными взрывозащищенными электродвигателями. Завод оставляет за собой право конструктивных изменений, не ухудшающих основных характеристик вентиляторов
об/мин
|
|
Октавная полоса
со среднегеометрической частотой,
Гц
|
|
Общ.
|
63
|
125
|
250
|
500
|
1k
|
2k
|
4k
|
8k
|
920
|
LwA, дБ(А)
|
80
|
69
|
74
|
76
|
81
|
74
|
68
|
57
|
50 |
Примечание
Акустическая характеристика измерена на стороне нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровень звуковой мощности на 3 дБ ниже уровня, приведенного в таблице.
На границах рабочего участка аэродинамической характеристики уровень звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
