ПРЕИМУЩЕСТВА
- Вертикальный выброс воздуха
- Оцинкованный корпус
- Облегченный конструктив
- Высокое КПД
Cкачать разделВКР-М-5,6

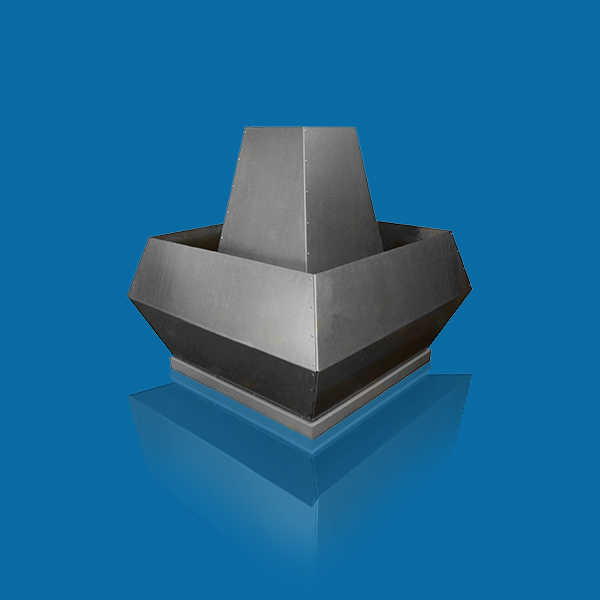

Вентилятор Крышный серии-М
(с вертикальным выбросом)
Cкачать разделОПИСАНИЕ
ВКР-М имеют вертикальный выброс воздуха вверх, что позволяет устанавливать вентилятор на кровле в непосредственной близости от других приточно-вытяжных систем.
КОНСТРУКЦИЯ
Вентиляторы крышные представляют собой радиальные вентиляторы среднего давления, одностороннего всасывания.
В вентиляторе ВКР- М используются модернизированные рабочие колесами с назад загнутыми лопатками с повышенным КПД до 65%.
Корпус и защитный колпак изготовлены из оцинкованной стали, что делает вентилятор устойчивым к атмосферным осадкам.
Благодаря частично разборной конструкции корпуса вентиляторы ВКР-М позволяют существенно экономить время и деньги при сервисном обслуживании.
На вентиляторе установлена защитная сетка, препятствующая попаданию в вентиляционный канал мелких частиц.
ИСПОЛНЕНИЕ
Общепромышленное (ОН)
НАЗНАЧЕНИЕ И РЕЖИМ РАБОТЫ
Системы вентиляции –режим работ до 80 °C.
ГАРАНТИЯ – 18 МЕСЯЦЕВ
|
|
|
ВКР-М-5,6 2,2/1000 |
ВКР-М-5,6 3,0/1500 |
|
Напряжение/Частота |
В/50 Гц |
~380/50 |
~380/50 |
|
Фазность |
~ |
3 |
3 |
|
Мощность |
кВт |
2,2 |
3,0 |
|
Частота вращения |
об/мин |
960 |
1435 |
|

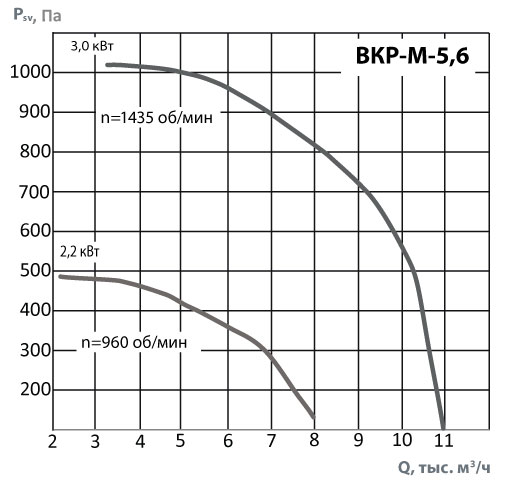

Производительность |
тыс. м3/ч |
8 000 |
11 000 |
|
Полное давление |
Па |
490 |
1030 |
|
Макс. температура перемещаемого воздуха |
°C |
80 |
80 |
|
Класс защиты двигателя |
- |
IP54 |
IP54 |
|
Масса |
кг |
160 |
150 |
|
Регулятор скорости электронный |
Частотный |
ATV212HU22N4 |
ATV212HU55N4 |
|
об/мин |
|
Октавные уровни звуковой мощности, LwA, дБ в полосах среднегеометрических частот, Гц |
|||||||
|
Общ. |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
960 |
LwA, дБ(А) |
88 |
85 |
82 |
82 |
78 |
64 |
56 |
86 |
|
1435 |
LwA, дБ(А) |
97 |
95 |
92 |
91 |
88 |
74 |
65 |
96 |
Акустическая характеристика измерена на стороне нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровень звуковой мощности на 3 дБ ниже уровня, приведенного в таблице.
На границах рабочего участка аэродинамической характеристики уровень звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
