ВКК 100, 125, 160

Круглый канальный вентилятор

ПРЕИМУЩЕСТВА

  • Компактная конструкция
  • Встроенные термоконтакты
  • Установка в любом положении
  • Возможность регулировки скорости
  • Не требует обслуживания и надежны в работе

       Cкачать раздел

Типоразмерный ряд

ПРИМЕНЕНИЕ


Вентиляторы канальные круглые (ВКК) применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Они компактны и легко монтируются в любом положении.

КОНСТРУКЦИЯ


Корпус вентилятора выполнен из оцинкованной стали. Рабочие лопатки вентилятора загнуты назад. Используется электродвигатель с внешним ротором.

РЕГУЛИРОВАНИЕ СКОРОСТИ


Скорость вентиляторов можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5-ступенчатого трансформатора.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ


Вентиляторы ВКК изготавливаются по ТУ 4861-019-15185548-04

УСЛОВИЯ ЭКСПЛУАТАЦИИ


Вентиляторы канальные ВКК предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20°С и не более максимальной температуры индивидуальной для каждого типоразмера (см. технических характеристики), содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до плюс 40°С (защищенных от воздействия атмосферных осадков).

ГАРАНТИЯ – 18 МЕСЯЦЕВ







ВКК 100

ВКК 125

ВКК 160

Напряжение/частота, В/Гц

~220/50

~220/50

~220/50

Фазность

1

1

1

Потребляемая мощность, Вт

82

82

85

Ток, А

0,3

0,3

0,38

Максимальный расход воздуха, м3/ч

250

320

700

Частота вращения, об/мин

2300

2300

2700

Максимальная температура перемещаемого воздуха, °С

60

60

60

Уровень звукового давления на расст. 3 м, дБ(А)

34,4

30,0

38,8

Класс защиты двигателя

IP44

IP44

IP44

Емкость конденсатора, мкФ

2

2

4

Тип термозащиты

Автоматическая

Автоматическая

Автоматическая

Масса, кг

3,2

3,3

4,5

Регулятор скорости

симисторный

СРМ1, СРС1

симисторный

СРМ1, СРС1

симисторный

СРМ1, СРС1

Электрическая схема подключения

А

А

А

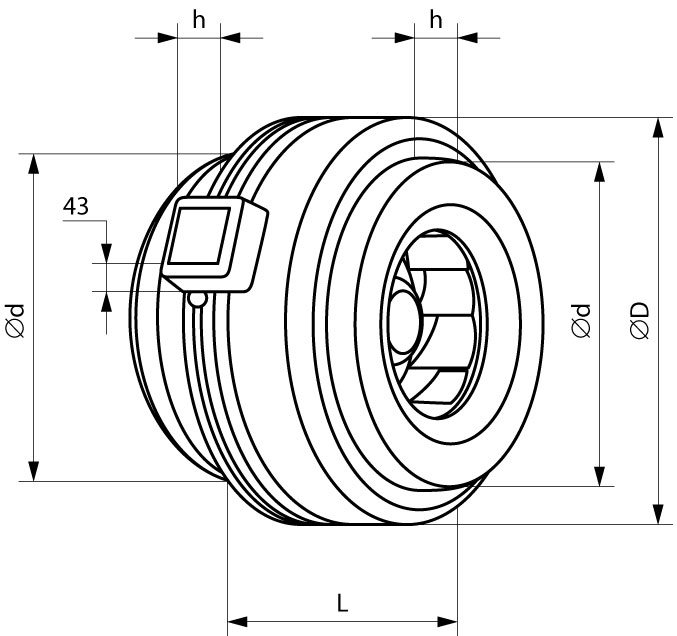

Ød

ØD

L

h

ВКК-100

99

243

186

23

ВКК-125

124

243

187

27

ВКК-160

159

340

238

28







ВКК-100








Октавные полосы частот, Гц

Общ.

63

125

250

500

1k

2k

4k

8k



Lwa  всасывание

дБ(А)

71

57

60

69

65

59

55

48

41



Lwa к окружению

дБ(А)

55

39

41

42

48

52

47

37

30



Lwa нагнетание

дБ(А)

72

56

59

70

65

59

56

47

40




ВКК-125









Октавные полосы частот, Гц

Общ.

63

125

250

500

1k

2k

4k

8k



Lwa  всасывание

дБ(А)

70

60

60

67

64

58

57

51

51



Lwa к окружению

дБ(А)

51

38

42

38

45

40

44

39

40



Lwa нагнетание

дБ(А)

71

59

59

69

64

57

57

 52

50




ВКК-160








Октавные полосы частот, Гц

Общ.

63

125

250

500

1k

2k

4k

8k



Lwa  всасывание

дБ(А)

74

52

60

 67

71

65

62

60

50



Lwa к окружению

дБ(А)

59

29

38

37

56

55

 49

47

37



Lwa нагнетание

дБ(А)

72

52

60

67

67

64

59

59

48






Канальные вентиляторы круглые - ВКК 100, 125, 160

ПРИМЕНЕНИЕВентиляторы канальные круглые (ВКК) применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий. Они компактны и легко монтируются в любом положении.КОНСТРУКЦИЯКорпус вентилятора выполнен из оцинкованной стали. Рабочие лопатки вентилятора загнуты назад. Используется электродвигатель с внешним ротором.РЕГУЛИРОВАНИЕ СКОРОСТИСкорость вентиляторов можно регулировать с помощью бесступенчатого симисторного регулятора скорости или 5-ступенчатого трансформатора.КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕВентиляторы ВКК изготавливаются по ТУ 4861-019-15185548-04УСЛОВИЯ ЭКСПЛУАТАЦИИВентиляторы канальные ВКК предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20°С и не более максимальной температуры индивидуальной для каждого типоразмера (см. технических характеристики), содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до плюс 40°С (защищенных от воздействия атмосферных осадков).ГАРАНТИЯ – 18 МЕСЯЦЕВ
