СУ2

Двухходовые смесительные узлы

  • Плавная регулировка температуры
  • Максимальная температура теплоносителя до 130 °С
  • Рекомендуется для систем с большим перепадом давления

Типоразмерный ряд

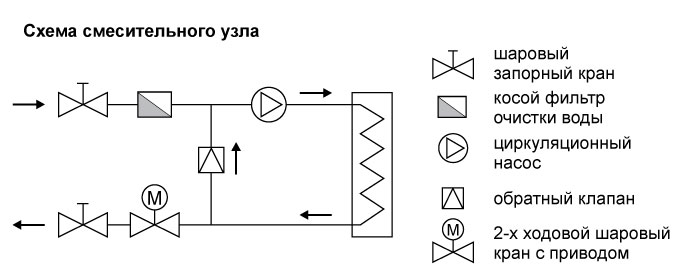

Схема с 2-х ходовым регулирующим краном рекомендуется в системах с большим перепадом давления, когда располагаемый перепад давления перед калорифером более 5 кПа. Например, при централизованном теплоснабжении. Максимальная температура теплоносителя 110 °С.
При установки циркуляционного насоса на обратной воде температура теплоносителя можно увеличивать до 130 °С. При использовании гибких подводок температура воды не более 110 °С, кратковременно (до 30 мин.) 130 °С.
Смесительный узел может быть укомплектован гибкими подводками на 3/4, 1 и 1.1/4 дюйма.



Смесительный узел

Регулирующий шаровой клапан Sauter

Электропривод Sauter

Циркуляционный насос

kvs,(м3/час)

Давление насоса, кПа

Резьбовая гибкая подводка

СУ2-40-2,5

VKR015F330

AKM105SF132

GHN 20/40-130

2,5

40

3/4'’

СУ2-40-4,0

VKR020F320

AKM105SF132

GHN 20/40-130

4,0

40

3/4'’

СУ2-60-6,3

VKR025F320

AKM105SF132

GHN 25/60-130

6,3

60

1'’

СУ2-70-10

VKR025F310

AKM115SF132

GHN 25/70-180

10

70

1'’

СУ2-80-16

VKR032F310

AKM115SF132

GHN 32/80-180

16

80

1.1/4'’

СУ2-110-25

VKR040F310

AKM115SF132

A110/180 XM

25

110

1.1/2’’



Смесительные узлы - СУ2

Схема с 2-х ходовым регулирующим краном рекомендуется в системах с большим перепадом давления, когда располагаемый перепад давления перед калорифером более 5 кПа. Например, при централизованном теплоснабжении. Максимальная температура теплоносителя 110 °С.При установки циркуляционного насоса на обратной воде температура теплоносителя можно увеличивать до 130 °С. При использовании гибких подводок температура воды не более 110 °С, кратковременно (до 30 мин.) 130 °С.Смесительный узел может быть укомплектован гибкими подводками на 3/4, 1 и 1.1/4 дюйма.

Смесительные узлы - СУ2
